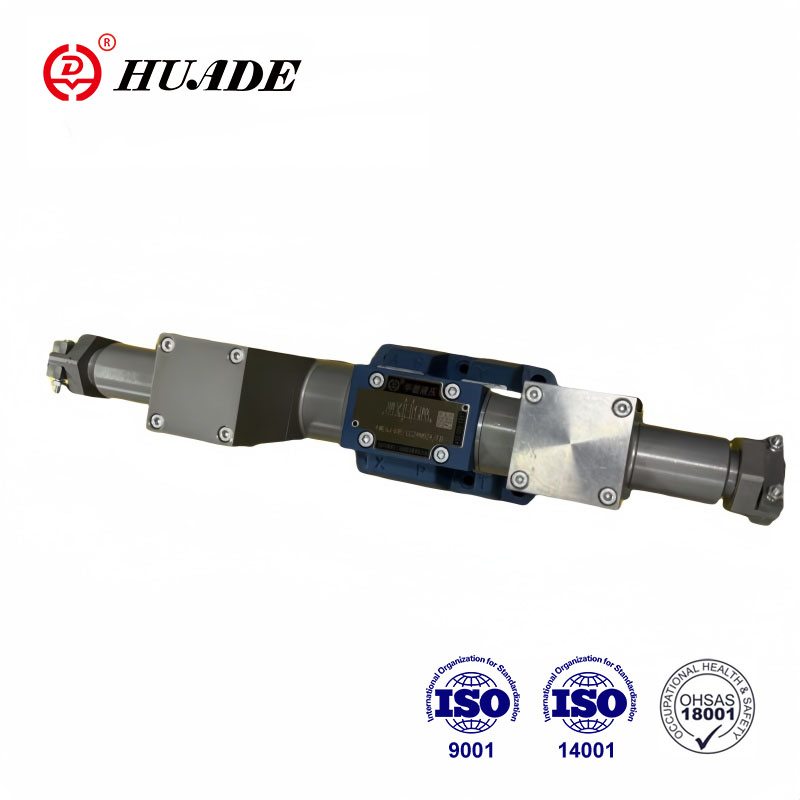

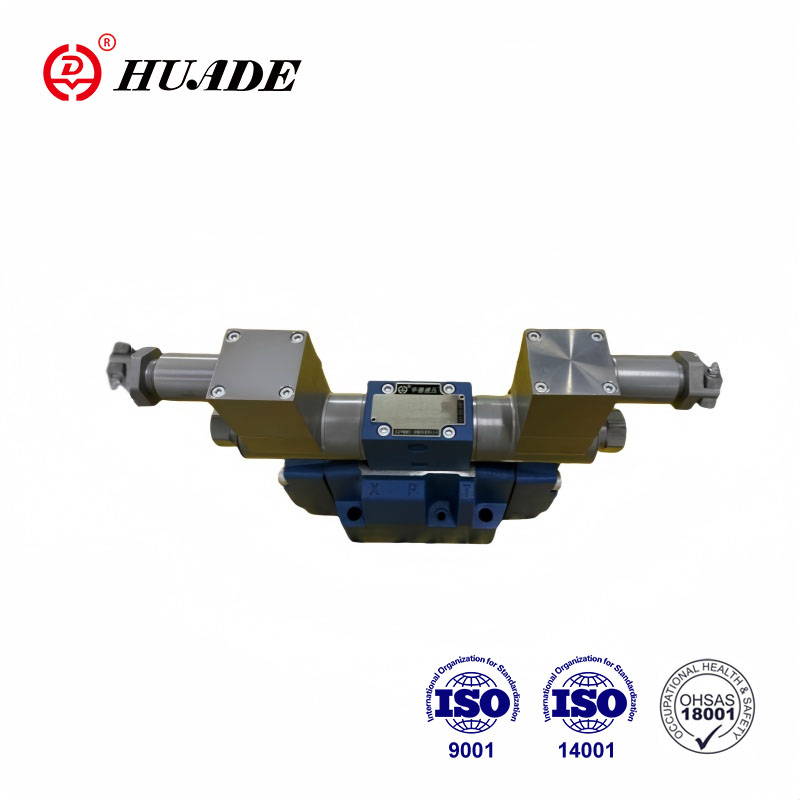

شیر جهتی سولنوئیدی ضد انفجار وسیله ای است که جهت جریان سیال را از طریق نیروی الکترومغناطیسی کنترل می کند. سری ضد انفجار WE6 از یک طراحی ضد انفجار ویژه استفاده می کند تا اطمینان حاصل کند که باعث ایجاد جرقه یا دمای بالا در محیط های قابل اشتعال و انفجار نمی شود و در نتیجه از انفجار جلوگیری می کند. این شیر برقی ضد انفجار عمدتاً برای کنترل جهت جریان سیالات در سیستم‌های هیدرولیک یا پنوماتیک برای رفع نیازهای شرایط کاری مختلف استفاده می‌شود.
|
فنیداده های واقعی |
||
|
ثابت کردن موقعیت |
اختیاری | |
| محدوده دمای محیط (℃) | -30 تا 50+ (مهر NBR) | |
| -20 تا 50+ (مهر FKM) | ||
| وزن | شیر برقی تک (کیلوگرم) | 2.6 |
| شیر برقی دوبل (کیلوگرم) | 4.3 | |
| حداکثر فشار عملیاتی | پورت P، A، B (نوار) | 350 |
| پورت T (نوار) | 210 | |
| هنگامی که فشار عملیاتی از مقدار مجاز بیشتر شود، نماد قرقره A و B باید پورت T را برای تخلیه ایجاد کنند. | ||
| حداکثر نرخ جریان (L/min) | 80 | |
| مقطع جریان (تغییر موقعیت خنثی) | نسخه Q (میلی متر2) | حدود 6 درصد مساحت اسمی |
| نسخه W (mm2) | حدود 3 درصد مساحت اسمی | |
| مایع | روغن معدنی مناسب برای مهر و موم NBR و FKM | |
| استر فسفات برای مهر و موم FKM | ||
| محدوده دمای سیال (℃) | -30 تا 80+ (مهر NBR) | |
| -20 تا 80+ (مهر FKM) | ||
| محدوده ویسکوزیته میلی متر2/s | 2.8 تا 500 | |
| درجه آلودگی | حداکثر درجه مجاز آلودگی سیال: کلاس 9. NAS 1638 یا 20/18/15، ISO4406 | |
| داده های الکتریکی | ||
| نوع ولتاژ | دی سی | |
| ولتاژ موجود (V) | 12، 24، 36، 110 | |
| ولتاژ مجاز (انحراف) % | -15 تا +10 | |
| توان ورودی (W) | 30 | |
| حالت عملکرد شیر برقی | کار مداوم | |
| زمان تعویض مطابق با ISO 6403 | روشن (ms) | 25 تا 45 |
| خاموش (میلی‌ثانیه) | 10 تا 25 | |
| فرکانس سوئیچینگ (بار در ساعت) | به 15000 | |
| حداکثر دمای کویل (℃) | +150 | |
ویژگی ها:
▶ شیر جهتی حفاظت از انفجار نوع مستقیم به عنوان نوع استاندارد استفاده می شود
▶DIN24 340 نوع روی سطح نصب ISO 4401
▶سلونوئید محافظ در برابر انفجار DC نوع مرطوب
▶ شیر برقی محافظ در برابر انفجار قابل چرخش 90 درجه
▶هنگام تعویض سیم پیچ نیازی به باز شدن محفظه محکم فشار ندارد
کاربرد:
شیرهای برقی جهت ضد انفجار به طور گسترده در زمینه پتروشیمی استفاده می شود. در صنعت پتروشیمی عمدتاً برای کنترل جهت جریان مواد قابل اشتعال و انفجاری مانند نفت و گاز طبیعی استفاده می شود.
شیر کنترل جهت دار نوع WE، شیر جهتی شیر برقی محافظ در برابر انفجار است که برای کنترل شروع، توقف و جهت جریان سیال روغن استفاده می شود.
شیرهای کنترل جهت شامل محفظه (1)، یک یا دو شیر برقی (2)، قرقره کنترل (3)، و یک یا دو فنر برگشتی (4) هستند.
در حالت بدون انرژی، قرقره کنترل (3) با استفاده از فنرهای برگشتی (4) (به استثنای قرقره های پالس) در موقعیت خنثی یا اولیه قرار می گیرد. قرقره کنترل (3) از طریق شیر برقی پین مرطوب (2) فعال می شود.
برای تضمین عملکرد رضایت بخش باید دقت شود که محفظه فشار شیر برقی با روغن پر شده باشد.
قرقره کنترل (3) توسط شیر برقی (2) و میله فشار (5) به موقعیت مورد انتظار منتقل می شود و این جریان آزاد را از P به A و B به T یا P به B و A به T می دهد.
هنگامی که شیر برقی (2) محافظ انفجار خاموش می شود، عنصر شیر کنترل (3) توسط فنر تنظیم مجدد (4) به موقعیت اولیه فشار داده می شود.
نوع 4WE6...61B/O.. (محدود به توابع A، C و D).
این نوع شامل 2 موقعیت سوئیچینگ و 2 دریچه کنترل جهت بدون شیر برقی محافظ انفجار مکانیزم مکان یابی است.
شیر پالسی نوع 4WE6...61B/0F... (محدود به توابع A، C و D).
این شامل 2 موقعیت سوئیچینگ، 2 شیر برقی محافظ در برابر انفجار و 1 شیر کنترل جهت با مکانیسم مکان یابی است. 2 موقعیت سوئیچینگ به طور جداگانه ثابت می شوند، بنابراین نیازی به برق انداختن مداوم شیر برقی محافظ در برابر انفجار نیست.
دریچه گاز کارتریج
دریچه گاز کارتریج ضروری است زیرا جریان واقعی ممکن است از حد عملکرد شیر در طول فرآیند سوئیچینگ بزرگتر باشد. این دریچه گاز کارتریج در کانال P شیر کنترل جهت قرار می گیرد.
ساختار شیر برقی ضد انفجار سری WE6
نمادها
