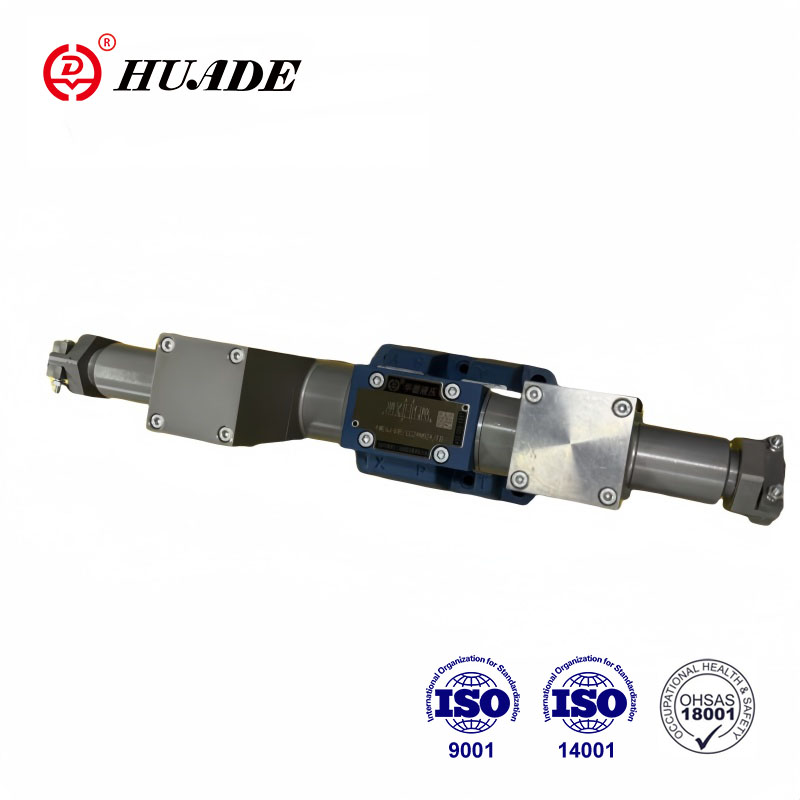

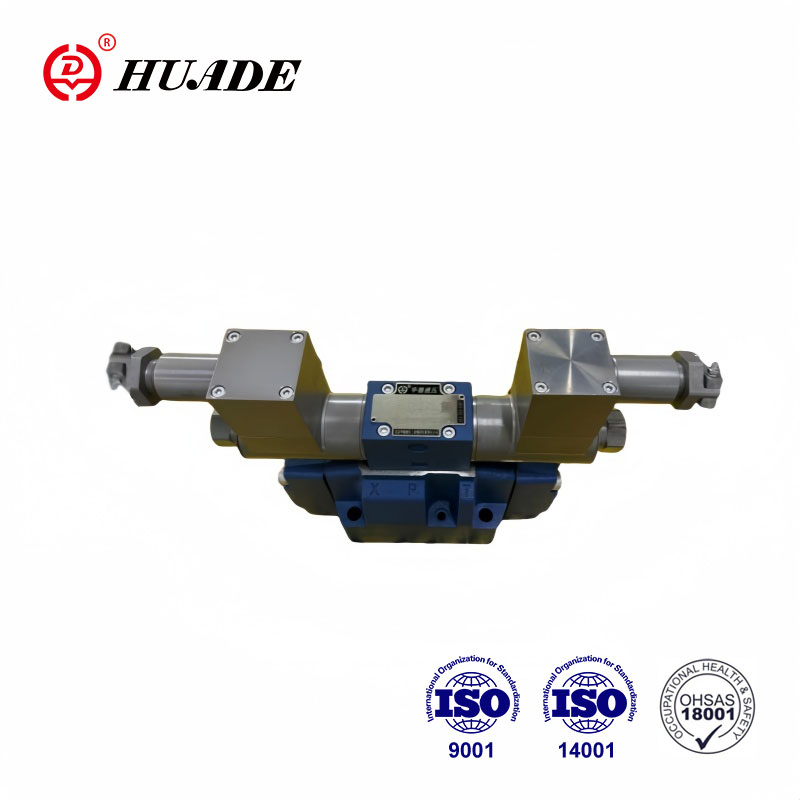

دریچه های هیدرولیک ضد انفجار Huade با استفاده از مواد با کیفیت بالا مقاوم در برابر خوردگی ، از فناوری و ساخت ویژه استفاده می کنند. سریال WE10 Valve-Proop انفجار به طور گسترده ای در مکان هایی با خطرات انفجار مانند معدن ، ذغال سنگ و صنایع شیمیایی استفاده می شود. Huade یک برند ملی قابل اعتماد در چین است. این کارخانه دارای فناوری پیشرفته تولید و تجهیزات آزمایش است و توجه زیادی به کیفیت محصول می کند.
| داده های فنی | ||
| موقعیت ثابت | اختیاری | |
| دامنه دمای محیط (℃) | -30 تا +50 (مهر و موم NBR) | |
| -20 تا +50 (مهر و موم FKM) | ||
| وزن | تک سولنوئید (کیلوگرم) | 5.9 |
| سولنوئیدهای دوتایی (کیلوگرم) | 8.9 | |
| حداکثر فشار فشار | بندر P ، A ، B (نوار) | 350 |
| بندر T (نوار) | 210 | |
| هنگامی که فشار عملیاتی از مقدار مجوز فراتر رود ، نماد قرقره A و B باید بندر را برای تخلیه ایجاد کند | ||
| حداکثر نرخ جریان (L/min) | 120 | |
| مقطع جریان (سوئیچینگ موقعیت خنثی) | نسخه V (MM2) | 11 (A/B → T) ؛ 10.3 (P → A/B) |
| نسخه W (MM2) | 2.5 (A/B → T) | |
| نسخه Q (MM2) | 5.5 (A/B → T) | |
| مایع | روغن معدنی مناسب برای مهر و موم NBR و FKM | |
| استر فسفات برای مهر و موم FKM | ||
| دامنه دمای سیال (℃) | -30 تا +80 (مهر و موم NBR) | |
| -20 تا +80 (مهر و موم FKM) | ||
| دامنه ویسکوزیته MM2/s | 2.8 تا 500 | |
| میزان آلودگی | حداکثر درجه مجاز آلودگی سیال: کلاس 9. NAS 1638 یا 20/18/15 ، ISO4406 | |
| داده های الکتریکی | ||
| نوع ولتاژ | دی سی | |
| ولتاژ موجود (V) | 12 ، 24 ، 36 ، 110 | |
| تحمل ولتاژ (ولتاژ اسمی) ٪ | -15 تا +10 | |
| مصرف برق (W) | 35 | |
| چرخه وظیفه | پیوسته | |
| توافق زمان تغییر شده با ISO 6403 | در (MS) | 45 تا 60 |
| خاموش (MS) | 20 تا 30 | |
| فرکانس روشن (زمان/ساعت) | به 15000 | |
| کلاس حفاظت مطابق DIN 40050 | IP65 | |
| حداکثر دمای سیم پیچ (℃) | +150 | |
ویژگی ها:
▶ به طور مستقیم از نوع کارآزمایی مقاوم در برابر انفجار Solenoid Direction Direction Direction Slide به عنوان استاندارد استفاده می شود
▶ DIN24 340 یک نوع در سطح نصب ISO 4401
solenoid حفاظت از انفجار DC از نوع مرطوب
▶ 90 درجه حفاظت از انفجار قابل چرخش solenoid
▶ محفظه محکم فشار هنگام تعویض سیم پیچ نیاز به باز شدن ندارد
برنامه:
ما شیر ضد انفجار نوع شیر جهت ای از حفاظت از انفجار Solenoid است که برای کنترل شروع ، توقف و جریان مایع روغن استفاده می شود.
دریچه های کنترل جهت از مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) تشکیل شده است. در شرایط دفع انرژی ، قرقره کنترل (3) در موقعیت خنثی یا اولیه با استفاده از چشمه های برگشتی (4) (به استثنای جمع آوری پالس) نگه داشته می شود. قرقره کنترل (3) از طریق سولنوئیدهای پین مرطوب (2) فعال می شود.
برای تضمین مراقبت از عملکرد رضایت بخش باید اطمینان حاصل شود که محفظه فشار سولنوئید پر از روغن است.
قرقره کنترل (3) توسط سولنوئید (2) و میله فشار (5) به موقعیت مورد انتظار منتقل می شود و
این جریان آزاد از P تا A و B به T یا P به B و A به T می دهد.
هنگامی که سولنوئید حفاظت از انفجار (2) خاموش می شود ، عنصر دریچه کنترل (3) تحت فشار قرار می گیرد
به موقعیت اولیه با تنظیم مجدد بهار (4).
ساختار شیر برقی ضد انفجار WE10
نماد
