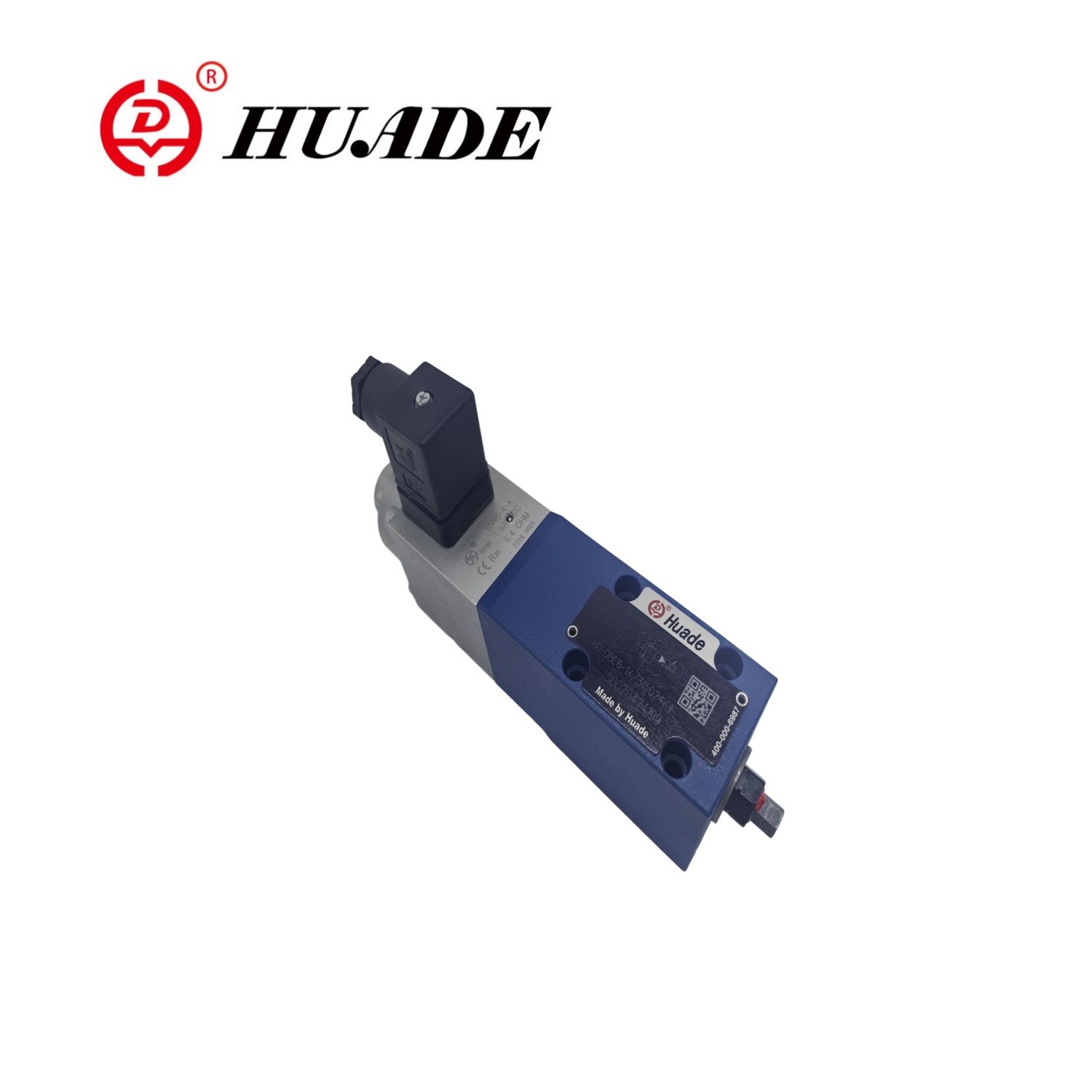

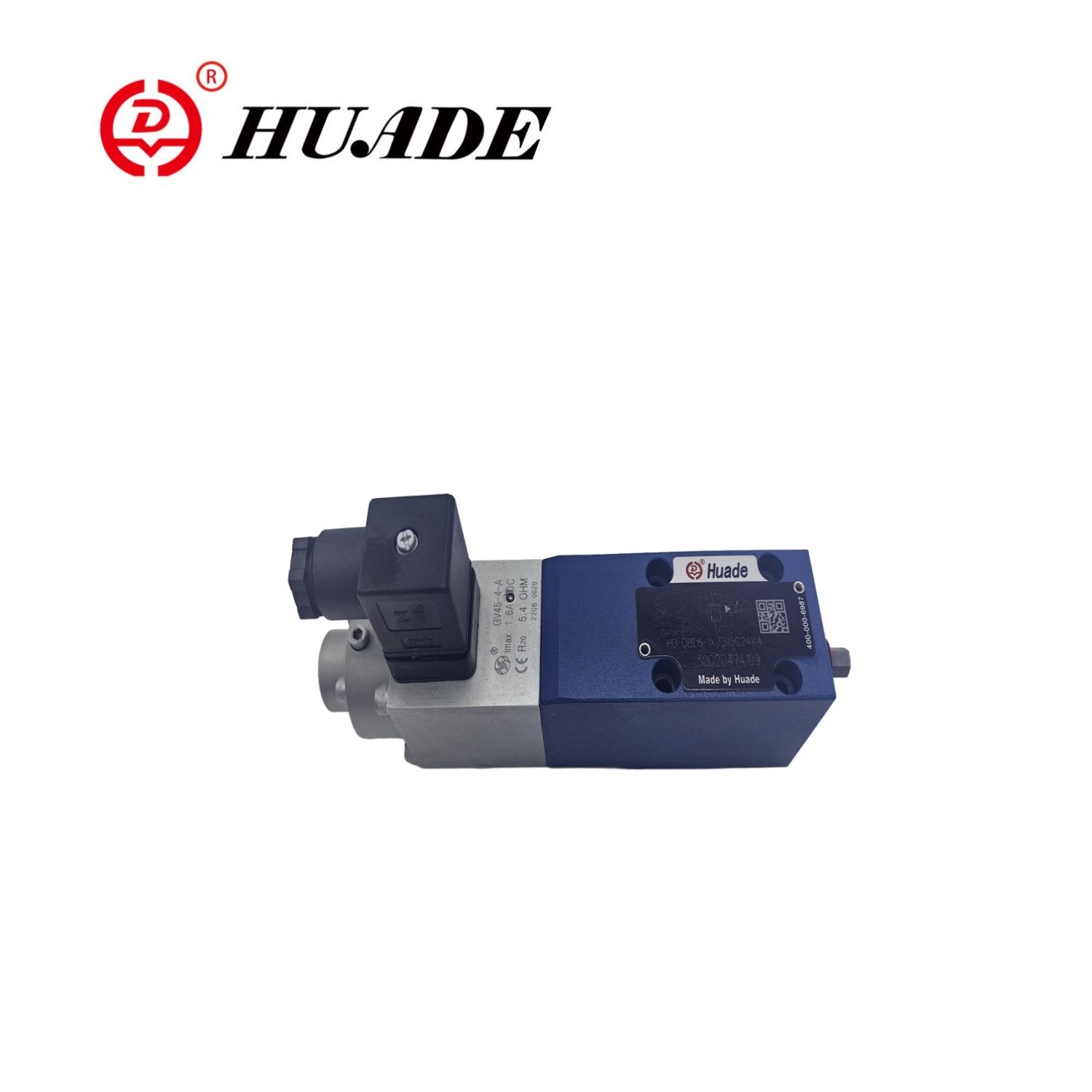

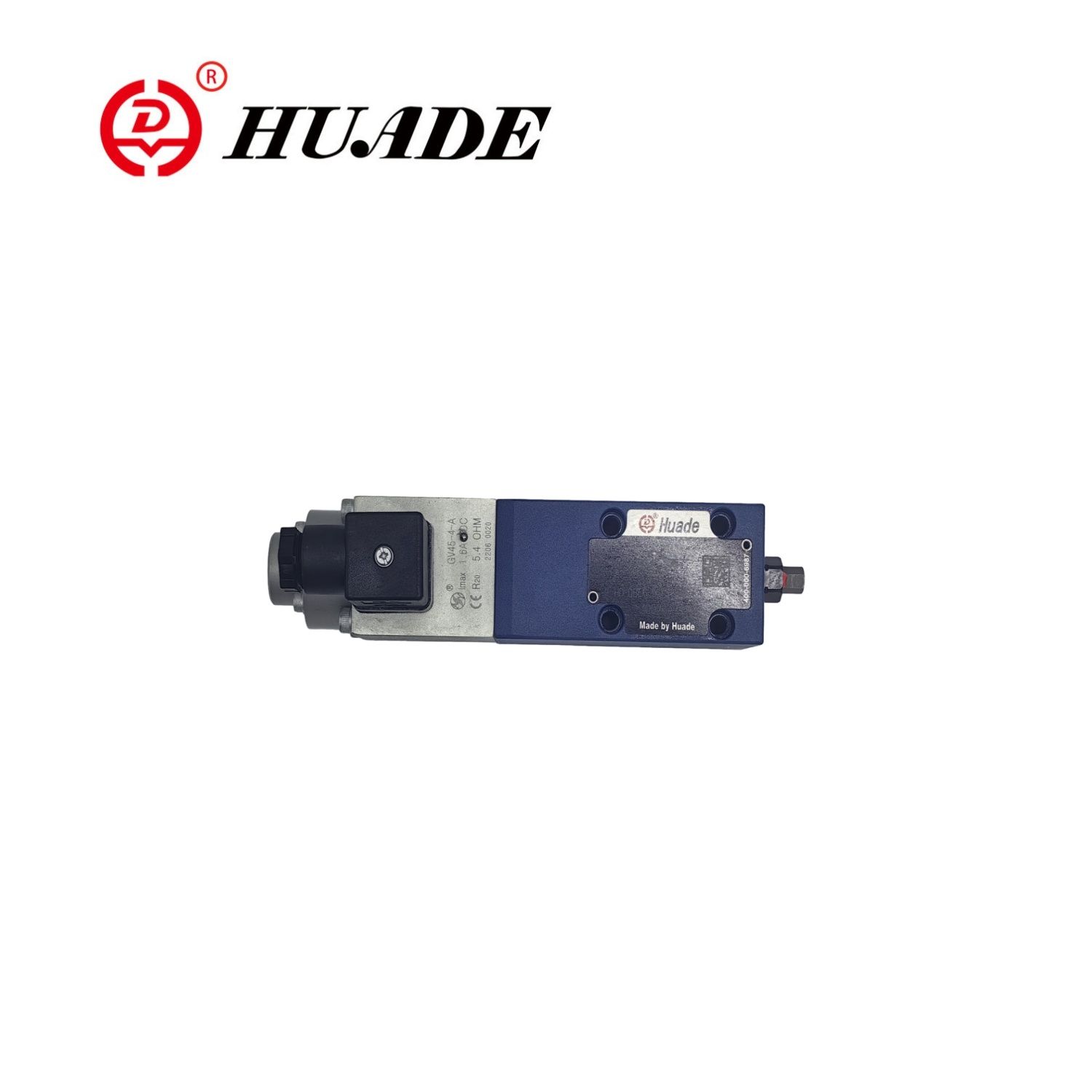

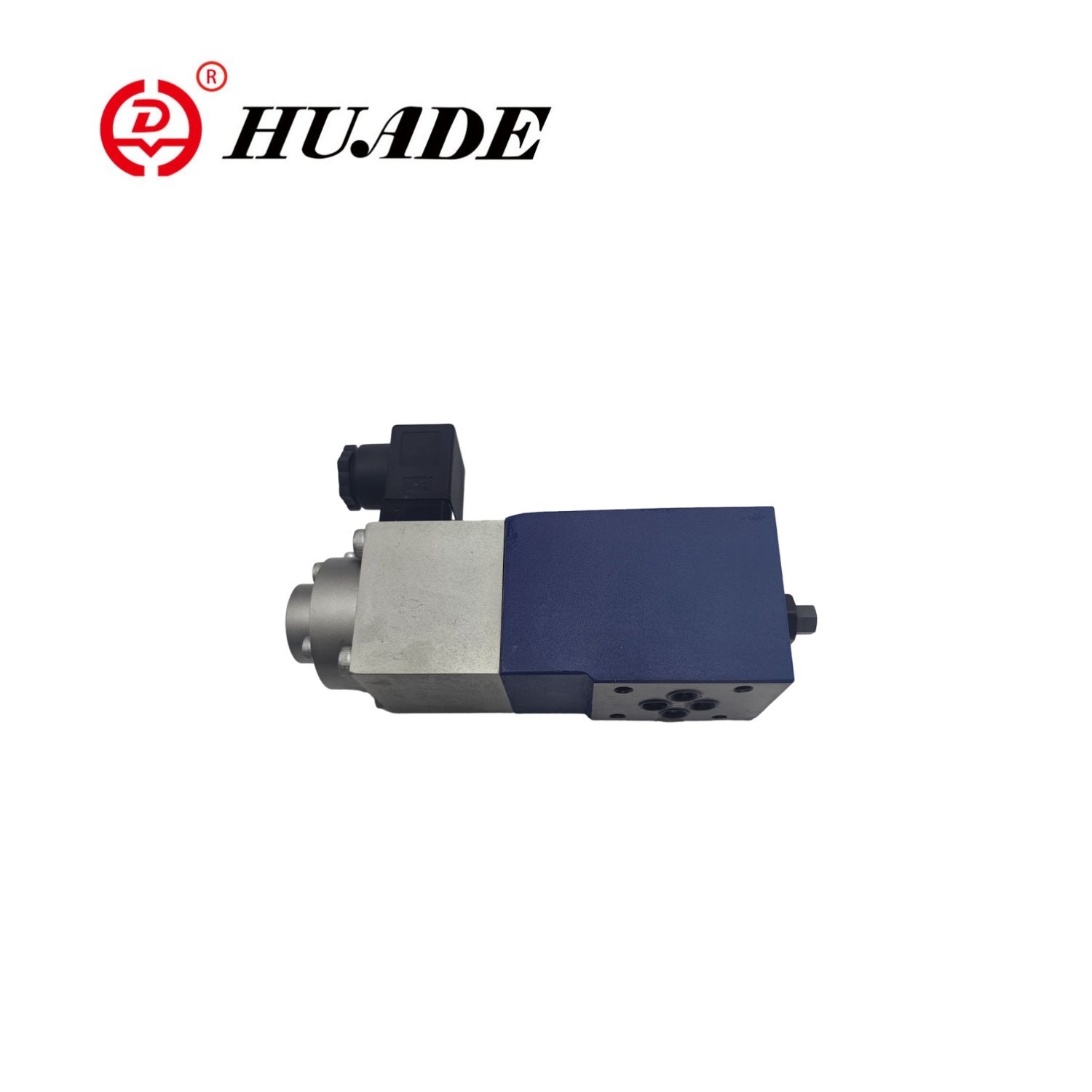

دریچه تسکین متناسب ZDBE-1X موقعیت قرقره دریچه را از طریق یک سولنوئید متناسب کنترل می کند و از این طریق به تعدیل فشار فشار سیستم می رسد. سوپاپ متناسب ZDBE-1X با الزامات CE مطابقت دارد ، استانداردهای بین المللی را رعایت می کند و با محصولات رکسروت سازگار است.
| عمومی | ||
| نصب | اختیاری | |
| دامنه درجه حرارت ذخیره سازی (℃) | -20 تا +80 | |
| دامنه دمای محیط | DBE و ZDBE (℃) | -20 تا+70 |
| DBEE و ZDBEE (℃) | -20 تا +50 | |
| وزن | DBE و ZDBE (کیلوگرم) | 2.4 |
| DBEE و ZDBEE (کیلوگرم) | 2.5 | |
| هیدرولیک (در ʋ = 46 میلی متر مربع/ثانیه و T = 40 درجه سانتیگراد ± 5 ℃ اندازه گیری شد | ||
| حداکثر فشار عملیاتی | درگاه های P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| بندر T MPA | 5 | |
| حداکثر فشار قابل حل | مرحله فشار 5 MPa | 5 |
| مرحله فشار 10 MPa | 10 | |
| مرحله فشار 20 MPa | 20 | |
| مرحله فشار 31.5 MPa | 31.5 | |
| حداقل فشار قابل حل در مقدار سیگنال 0 MPa | منحنی های مشخصه را ببینید | |
| بازگشت بندر فشار A ؛ با تخلیه روغن خلبان خارجی (Y) | جدا و با فشار صفر به مخزن | |
| جریان روغن خلبان L/min | 0.6O1.2 | |
| حداکثر جریان L/min | 30 | |
| مایع فشار | روغن معدنی (HL ، HLP) به DIN 51 524 | |
| دامنه دمای مایعات فشار | -20to+80 | |
| دامنه ویسکوزیته mm2/s | 15 تا 380 | |
| برق | 24 ولت دی سی | |
| Min.Control جریان (MA) | 100 | |
| max.control جریان فعلی | 1600 | |
| مقاومت در برابر سیم پیچ برقی | مقدار سرد در دمای 20 درجه سانتیگراد (Ω) | 0.54 |
| Max.Warm مقدار (ω) | 7.8 | |
| وظیفه | 100 | |
| اتصالات الکتریکی | dbe و zdbe | با پلاگین کامپوننت به DIN EN 175 301 ~ 803 |
| اتصال پلاگین به DIN EN 175 301-803 | ||
| DBEE و ZDBEE | با پلاگین مؤلفه TOE DLN 43 563-AM6-3 | |
| اتصال پلاگین TOE DIN 43 563-BF6-3 | ||
| محافظت از دریچه به DIN 40 050 | IP 65 | |
| کنترل الکترونیک برای DBEE و ZDBEE | یکپارچه در شیر | |
| برای dbe و zdbe | ||
| تقویت کننده در قالب Eurocard آنالوگ | HD-VT-VSPA1-1-1X/ | |
ویژگی ها:
▶ سوپاپ برای محدود کردن فشار سیستم
▶ عمل از طریق سولنوئیدهای متناسب
▶ برای نصب زیر صفحه یا طراحی صفحه ساندویچ
▶ الکترونیک شیر و کنترل از یک منبع واحد
برنامه:
دریچه تسکین متناسب ZDBE-1X به طور گسترده ای در سیستم های مختلف هیدرولیک که نیاز به کنترل فشار دقیق دارند ، مانند ماشین آلات ساختمانی ، تجهیزات متالورژی ، کشتی سازی و سایر زمینه ها استفاده می شود.
شیرهای تسکین فشار متناسب ، انواع HD-ZDBE با استفاده از یک سولنوئید متناسب فعال می شوند. از این دریچه ها برای محدود کردن فشار سیستم استفاده می شود. با استفاده از این دریچه ها ، می توان فشار سیستم را که در رابطه با مقدار فرمان الکتریکی محدود است ، تنظیم کنید.
این دریچه ها اساساً از یک سولنوئید متناسب (1) ، محفظه (2) ، کارتریج دریچه (3) ، قرقره (4) و خلبان خلبان (8) تشکیل شده است. سولنوئید متناسب جریان الکتریکی را به طور متناسب به یک نیروی مکانیکی تبدیل می کند. افزایش جریان باعث افزایش مربوط به نیروی برقی می شود. محفظه آرماتور سولنوئید با مایع هیدرولیک پر شده و با فشار متعادل است. تنظیم فشار سیستم از طریق سولنوئیدهای متناسب (1) در رابطه با مقدار دستور انجام می شود. فشار ناشی از سیستم در بندر P در سمت راست قرقره عمل می کند (4). در همان زمان فشار سیستم از طریق خط کنترل (6) که با یک دهانه (5) در سمت بهار بار شده از قرقره (4) مجهز شده است ، عمل می کند. از طریق یک اعتراض بیشتر (7) فشار سیستم بر روی خلبان خلبان (8) در برابر نیروی سولنوئید متناسب (1) عمل می کند. پس از رسیدن فشار سیستم به ارزش پیش تنظیم شده ، خلبان خلبان (8) از صندلی خود بلند می شود. بسته به مدل ، روغن خلبان هم اکنون می تواند از طریق بندر A (Y) یا در داخل مخزن به خارج از کشور منتقل شود ، این اثر محدود کردن فشار در قسمت بارگذاری شده بهار قرقره را دارد (4). اگر فشار سیستم کمی افزایش یابد ، فشار بالاتر در سمت راست قرقره ، قرقره را به سمت چپ به موقعیت کنترل P تا T فشار می دهد. با حداقل جریان کنترل -پاسخ به مقدار فرمان صفر -حداقل فشار قابل تنظیم تنظیم می شود.

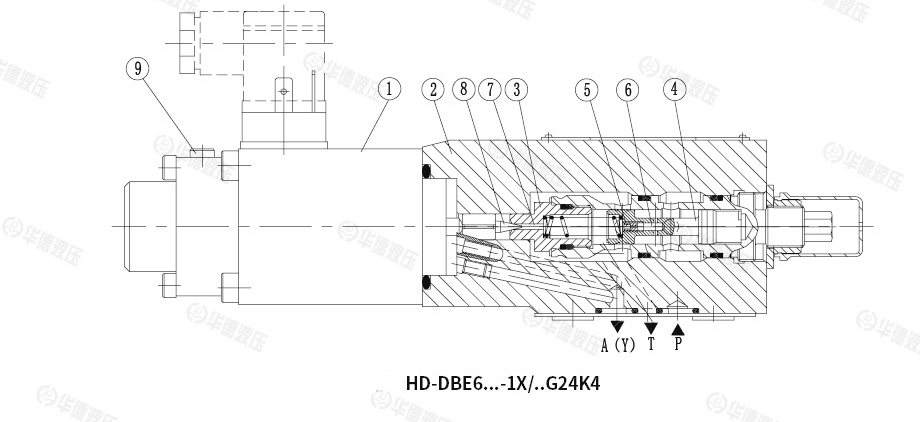

ساختار شیر تسکین فشار متناسب ZDBE-1X

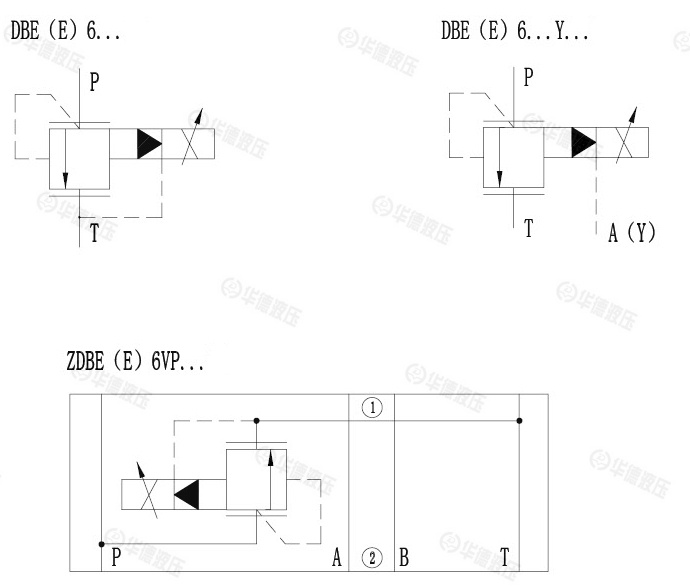

نماد شیر تسکین فشار متناسب ZDBE-1X
