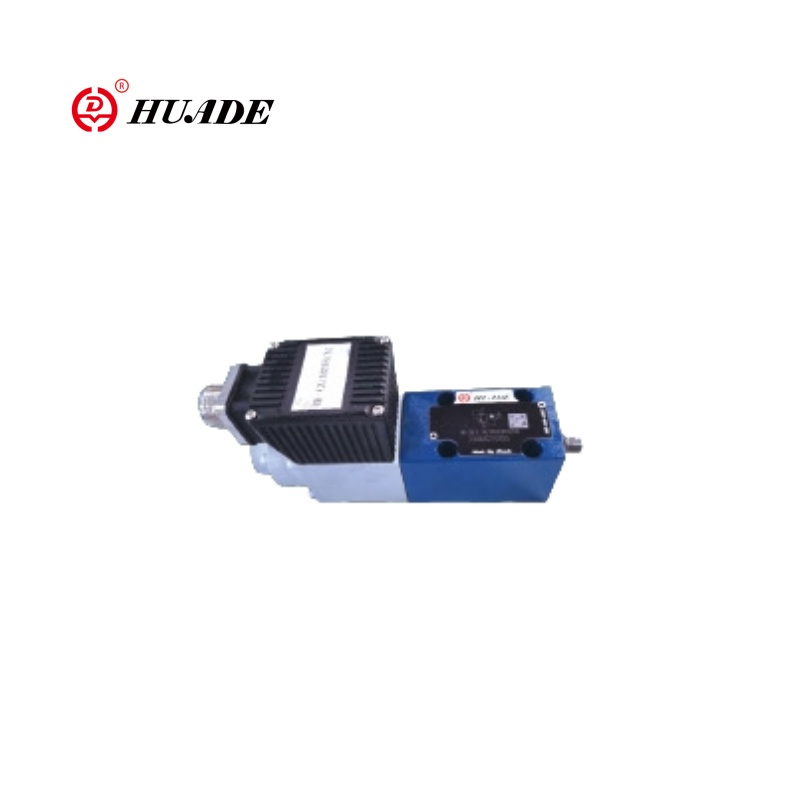

دریچه تسکین متناسب DBEE-1X توسط یک سولنوئید متناسب هدایت می شود که دارای یک اتصال نخ و یک سیم پیچ قابل جابجایی است. این یک کنترل کننده الکترونیکی (OBE) را ادغام می کند و کنترل دقیق تر و راحت تری را امکان پذیر می کند. این دریچه در درجه اول برای محدود کردن فشار سیستم استفاده می شود و می تواند بی نهایت فشار فشار سیستم مورد نظر را بر اساس مقادیر ورودی الکتریکی تنظیم کند. متناسب دریچه متناسب DBEE-1X نیازهای معتبر CE را برآورده می کند. شیر متناسب DBEE-1X Huade می تواند همان مدل ارائه شده توسط رکسروت را جایگزین کند.
| عمومی | ||
| نصب | اختیاری | |
| دامنه درجه حرارت ذخیره سازی (℃) | -20 تا +80 | |
| دامنه دمای محیط | DBE و ZDBE (℃) | -20 تا+70 |
| DBEE و ZDBEE (℃) | -20 تا +50 | |
| وزن | DBE و ZDBE (کیلوگرم) | 2.4 |
| DBEE و ZDBEE (کیلوگرم) | 2.5 | |
| هیدرولیک (در ʋ = 46 میلی متر مربع/ثانیه و T = 40 درجه سانتیگراد ± 5 ℃ اندازه گیری شد | ||
| حداکثر فشار عملیاتی | درگاه های P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| بندر T MPA | 5 | |
| حداکثر فشار قابل حل | مرحله فشار 5 MPa | 5 |
| مرحله فشار 10 MPa | 10 | |
| مرحله فشار 20 MPa | 20 | |
| مرحله فشار 31.5 MPa | 31.5 | |
| حداقل فشار قابل حل در مقدار سیگنال 0 MPa | منحنی های مشخصه را ببینید | |
| بازگشت بندر فشار A ؛ با تخلیه روغن خلبان خارجی (Y) | جدا و با فشار صفر به مخزن | |
| جریان روغن خلبان L/min | 0.6O1.2 | |
| حداکثر جریان L/min | 30 | |
| مایع فشار | روغن معدنی (HL ، HLP) به DIN 51 524 | |
| دامنه دمای مایعات فشار | -20to+80 | |
| دامنه ویسکوزیته mm2/s | 15 تا 380 | |
| برق | 24 ولت دی سی | |
| Min.Control جریان (MA) | 100 | |
| max.control جریان فعلی | 1600 | |
| مقاومت در برابر سیم پیچ برقی | مقدار سرد در دمای 20 درجه سانتیگراد (Ω) | 0.54 |
| Max.Warm مقدار (ω) | 7.8 | |
| وظیفه | 100 | |
| اتصالات الکتریکی | dbe و zdbe | با پلاگین کامپوننت به DIN EN 175 301 ~ 803 |
| اتصال پلاگین به DIN EN 175 301-803 | ||
| DBEE و ZDBEE | با پلاگین مؤلفه TOE DLN 43 563-AM6-3 | |
| اتصال پلاگین TOE DIN 43 563-BF6-3 | ||
| محافظت از دریچه به DIN 40 050 | IP 65 | |
| کنترل الکترونیک برای DBEE و ZDBEE | یکپارچه در شیر | |
| برای dbe و zdbe | ||
| تقویت کننده در قالب Eurocard آنالوگ | HD-VT-VSPA1-1-1X/ | |
ویژگی ها:
▶ سوپاپ برای محدود کردن فشار سیستم
▶ عمل از طریق سولنوئیدهای متناسب
▶ برای نصب زیر صفحه یا طراحی صفحه ساندویچ
▶ الکترونیک شیر و کنترل از یک منبع واحد
▶ انواع HD-DBEE با الکترونیک کنترل یکپارچه
به عنوان مثال گسترش منحنی مشخصه فشار مقدار فرمان
② به طور قابل تنظیم رمپ های بالا و پایین قابل تنظیم است
برنامه:
شیر تسکین متناسب DBEE-1X دارای چشم انداز کاربرد گسترده ای در زمینه های مختلف مانند ماشین آلات مهندسی ، تجهیزات متالورژی ، ساخت کشتی و غیره است.
دریچه های تسکین فشار متناسب ، انواع HD-DBE با استفاده از یک سولنوئید متناسب فعال می شوند. از این دریچه ها برای محدود کردن فشار سیستم استفاده می شود. با استفاده از این دریچه ها ، می توان فشار سیستم را که در رابطه با مقدار فرمان الکتریکی محدود است ، تنظیم کنید.
این دریچه ها اساساً از یک سولنوئید متناسب (1) ، محفظه (2) ، کارتریج دریچه (3) ، قرقره (4) و خلبان خلبان (8) تشکیل شده است. سولنوئید متناسب جریان الکتریکی را به طور متناسب به یک نیروی مکانیکی تبدیل می کند. افزایش جریان باعث افزایش مربوط به نیروی برقی می شود. محفظه آرماتور سولنوئید با مایع هیدرولیک پر شده و با فشار متعادل است. تنظیم فشار سیستم از طریق سولنوئیدهای متناسب (1) در رابطه با مقدار دستور انجام می شود. فشار ناشی از سیستم در بندر P در سمت راست قرقره عمل می کند (4). در همان زمان فشار سیستم از طریق خط کنترل (6) که با یک دهانه (5) در سمت بهار بار شده از قرقره (4) مجهز شده است ، عمل می کند. از طریق یک اعتراض بیشتر (7) فشار سیستم بر روی خلبان خلبان (8) در برابر نیروی سولنوئید متناسب (1) عمل می کند. پس از رسیدن فشار سیستم به ارزش پیش تنظیم شده ، خلبان خلبان (8) از صندلی خود بلند می شود. بسته به مدل ، روغن خلبان هم اکنون می تواند از طریق بندر A (Y) یا در داخل مخزن به خارج از کشور منتقل شود ، این اثر محدود کردن فشار در قسمت بارگذاری شده بهار قرقره را دارد (4). اگر فشار سیستم کمی افزایش یابد ، فشار بالاتر در سمت راست قرقره ، قرقره را به سمت چپ به موقعیت کنترل P تا T فشار می دهد. با حداقل جریان کنترل -پاسخ به مقدار فرمان صفر -حداقل فشار قابل تنظیم تنظیم می شود.
ساختار شیر تسکین فشار متناسب DBE-1X
ساختار شیر تسکین فشار متناسب DBEE-1X
از نظر طراحی عملکردی ، اساساً با دریچه های تسکین متناسب DBE مطابقت دارد. تنها تفاوت این است که سولنوئید متناسب به یک محفظه مجهز شده است ، که در آن کنترل کننده الکترونیکی ساخته شده است. منبع تغذیه و ولتاژ نقطه تنظیم از طریق اتصال پلاگین (11) دریافت می شود.
منحنی مشخصه فشار نقطه ای توسط سازنده بر اساس اصل حداقل تحمل تولید از پیش تعیین شده است. زمان سطح شیب برای افزایش و کاهش فشار می تواند به طور مستقل با استفاده از پتانسیل سنج های مربوطه تنظیم شود.
نماد شیر تسکین فشار متناسب DBEE-1X
