سریال کاهش فشار متناسب با فشار متناسب آزمایشی شش طرفه ، یک طرح آزمایشی را به تصویب می رساند ، که می تواند نیروی محرک اصلی دریچه اصلی را کاهش داده و سرعت پاسخ را بهبود بخشد (پاسخ فرکانس می تواند به بیش از 10 هرتز برسد). ساختار شش طرفه پیچیدگی خط لوله را کاهش می دهد و برای فضاهای جمع و جور مناسب است. دریچه Drebe 6x-1X از پروتکل های استاندارد ارتباطات صنعتی (مانند Profinet ، EtherCat) پشتیبانی می کند ، که به راحتی می توان در سیستم های هیدرولیک هوشمند ادغام شد.
| داده های فنی | ||
| عمومی | ||
| ساخت و ساز | مرحله آزمایشی | Poppet valve |
| مرحله اصلی | دریچه | |
| فعال سازی | solenoid متناسب با کنترل موقعیت و OBE | |
| نوع اتصال | قسمت ، تنظیمات سوراخ نصب NG6 (ISO 4401-03-02-0-05) | |
| جایگاه نصب | اختیاری | |
| دامنه دمای محیط ℃ | -20 ~+50 | |
| وزن کیلوگرم | 3.3 | |
| مقاومت در برابر لرزش ، شرایط آزمایش | Max.25g ، در 3 بعد متزلزل است (24 ساعت) | |
ویژگی ها:
▶ شیرهای خلبان کار شده با بازخورد موقعیت و الکترونیک های روی صفحه برای کاهش فشار سیستم در مصرف کننده (فقط روغن خلبان داخلی)
▶ نسخه 3 طرفه (P-A/A -T) ، PMIN = PT
▶ قابل تنظیم از طریق موقعیت آرماتور در برابر فنر فشرده سازی
▶ کنترل شده با موقعیت ، حداقل هیسترزیس <1 ٪ ، زمان پاسخ سریع ، به داده های فنی مراجعه کنید
▶ محدودیت فشار به یک سطح ایمن حتی با الکترونیک معیوب (جریان Solenoid I> IMAX)
▶ برای پیوست زیر صفحه ، پیکربندی سوراخ نصب به ISO 4401-03-02-0-05. صفحات طبق برگه کاتالوگ RE45053 (سفارش جداگانه)
▶ اتصال پلاگین به DIN 43563-AM6 ، به صفحه کاتالوگ Re 08008 مراجعه کنید (به طور جداگانه سفارش دهید)
▶ داده برای الکترونیک ماشه روی صفحه
برنامه:
سوپاپ کاهش فشار متناسب Drebe 6X-1X Series یک مؤلفه با کارایی بالا در سیستم های هیدرولیک صنعتی است ، مناسب برای شرایط کار پیچیده ای که نیاز به کنترل فشار دقیق و پاسخ پویا مانند ماشین آلات ساختمانی ، تجهیزات متالورژی ، دستگاه های قالب گیری تزریق و دستگاه های ریخته گری دارند.
عمومی

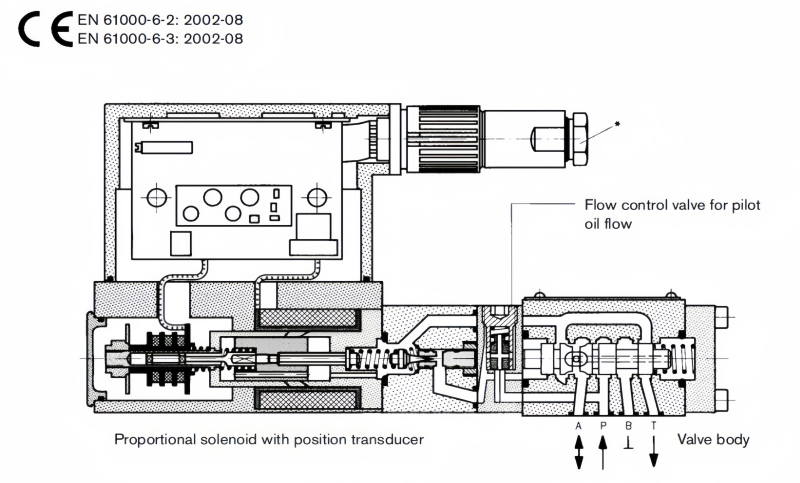

شیرهای کاهش فشار متناسب DREBE6X نوع خلبان با یک مرحله اصلی 3 طرفه عمل می کنند.
دریچه خلبان (مرحله خلبانی شیر تسکین فشار) با یک جریان کنترل شده روغن خلبان از طریق P. در داخل کشور تأمین می شود.
دریچه ها با استفاده از یک سولنوئید متناسب با موقعیت کنترل شده با الکترونیک روی صفحه فعال می شوند.
با استفاده از این دریچه ها ، فشار در یک (مصرف کننده) می تواند بی نهایت تنظیم و در رابطه با نقطه تنظیم کاهش یابد.
اصل اساسی
برای تنظیم فشار سیستم در A ، یک نقطه تعیین شده در Trigger Electronics تنظیم شده است. بر اساس این نقطه ، الکترونیک موقعیت سولنوئید را در برابر نیروی بهار کنترل می کند. سولنوئید متناسب دقیقاً بر روی منحنی مشخصه بهار قرار دارد. مرحله آزمایشی با روغن از P با سرعت جریان <0.6 لیتر در دقیقه از طریق شیر کنترل جریان تأمین می شود. فشار خلبان با فشار مصرف کننده (به علاوه بهار) در A مقایسه می شود و تنظیم می شود.
بهار در Pamin = P در T.
محدودیت فشار برای حداکثر ایمنی
اگر یک گسل در الکترونیک رخ دهد ، به طوری که جریان solenoid (IMAX) به صورت کنترل نشده از سطح مشخص شده خود تجاوز کند ، فشار نمی تواند از سطح تعیین شده توسط
حداکثر نیروی بهاری.
