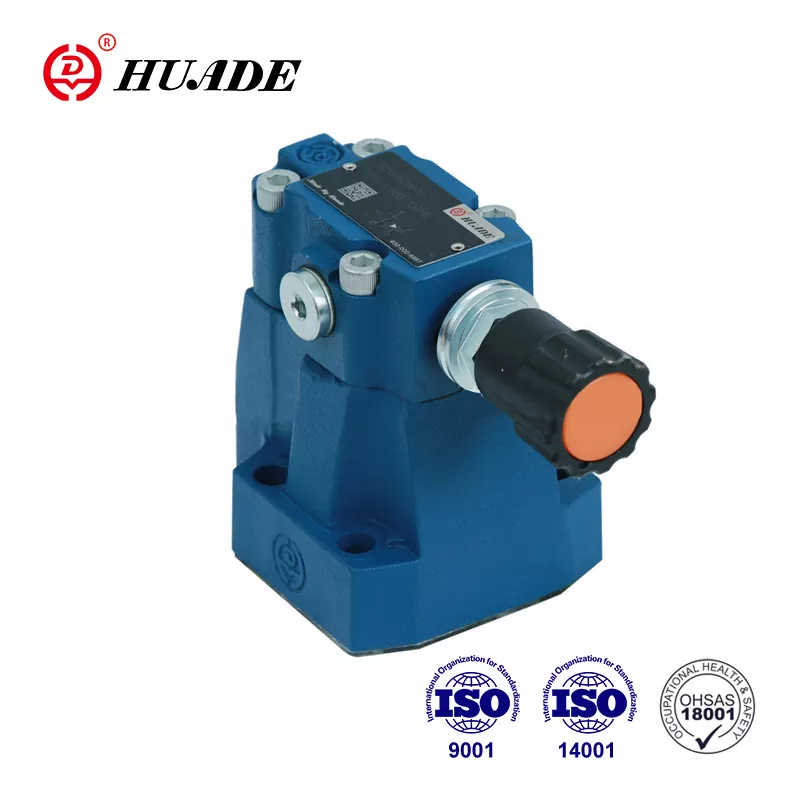

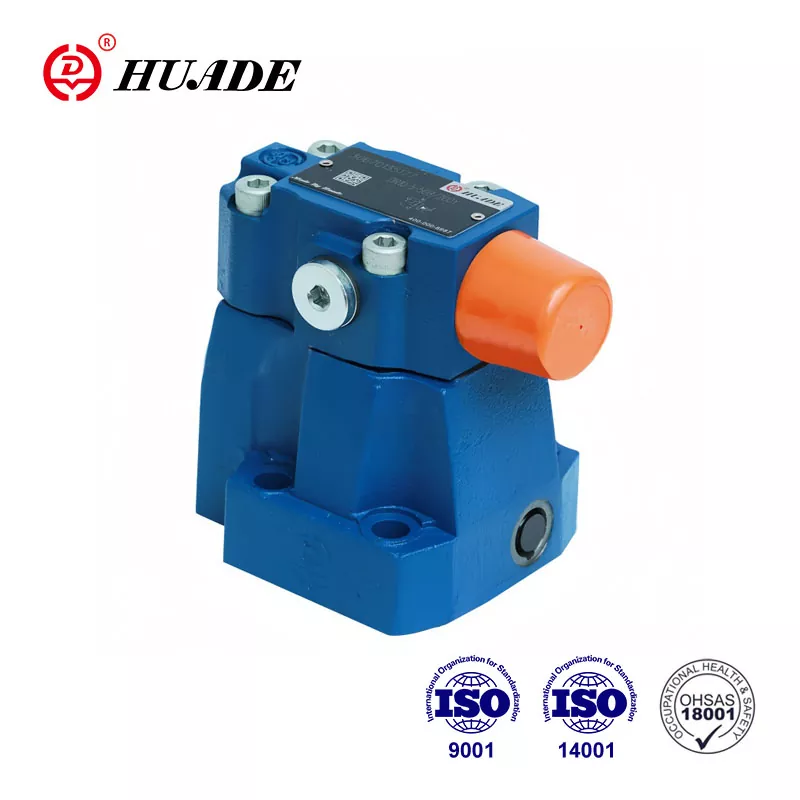

شیر کاهنده فشار پایلوت DR 10 DP برای کنترل فشار سیستم هیدرولیک استفاده می شود. قیمت در مقایسه با سایر برندهای معروف بین المللی مناسب تر است. Huade Hydraulic توجه بیشتری به کاربردی بودن محصولات خود دارد. Huade Hydraulic یک شرکت کلید ملی است. مدت هاست که دو بار با Rexroth همکاری می کند و تکنولوژی پیشرفته Rexroth و تجهیزات تولید پیشرفته را از سراسر جهان معرفی می کند تا از کیفیت بالای شیرهای کاهش فشار خود اطمینان حاصل کند. پس از سال ها توسعه، Huade به یک برند پیشرو در صنعت هیدرولیک چین تبدیل شده است. Huade® یک علامت تجاری شناخته شده در چین است.
|
فشار ورودی، پورت B (MPa) |
تا 31.5 |
|||
|
فشار خروجی، پورت A (MPa) |
تا 5.0، 10.0، 20.0، 31.5 |
|||
|
فشار برگشتی، پورت Y (MPa) |
تا 31.5 |
|||
|
حداکثر جریان (نصب زیر صفحه) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
حداکثر جریان (اتصالات رزوه ای) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
مایع |
روغن معدنی (برای مهر و موم NBR) یا |
|||
|
محدوده دمای سیال (℃) |
-30 تا +80 |
|||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|||
|
عزیز از آلودگی |
حداکثر درجه مجاز از |
|||
|
منحنی های مشخصه (اندازه گیری شده در v=41mm2/s و t=50℃) |
||||
ویژگی ها:
▶ نصب زیر صفحه
▶ برای اتصالات رزوه ای
▶ برای نصب منیفولد
▶ 4 عنصر تنظیم:
. دستگیره چرخشی
. آستین با شش گوش و کلاه محافظ،
. دستگیره چرخشی قابل قفل با ترازو
. دستگیره چرخشی با ترازو
▶ 4 تنظیم فشار، شیر چک اختیاری (فقط برای شیر برای نصب زیر صفحه)
کاربرد:
عملکرد اصلی شیر کاهنده فشار DR 10 کاهش فشار در سیستم است.
شیرهای فشار نوع DR 10 شیرهای کاهش فشار پایلوت هستند که از مدار ثانویه کنترل می شوند. آنها اساساً از شیر اصلی (1) با درج قرقره اصلی (3) و شیر پایلوت (2) با عنصر تنظیم فشار تشکیل شده اند.
در حالت استراحت، دریچه ها باز هستند، سیال می تواند آزادانه از طریق درج قرقره اصلی (3) از پورت B به پورت A عبور کند.
فشار موجود در پورت A روی قسمت پایین قرقره اصلی اعمال می شود. در همان زمان فشاری روی توپ (6) در شیر پیلوت (2) از طریق دهانه (4) در سمت فنری پیستون اصلی (3) و از طریق درگاه (5) وارد می شود. همان طور که از طریق سوراخ (7)، خط کنترل (8)، سوپاپ برگشت (9) و روزنه (10) روی توپ (6) عمل می کند. با توجه به تنظیم فنر (11)، فشار در جلوی توپ (6)، در پورت (5) و در محفظه فنر (12) ایجاد می شود، که پیستون کنترل (13) را در
موقعیت باز سیال می تواند آزادانه از درگاه B به پورت A از طریق درج قرقره اصلی (3) جریان یابد، تا زمانی که فشار در پورت A از مقدار تعیین شده در فنر (11) فراتر رود و توپ (6) را باز کند.
پیستون (13) به سمت بسته شدن حرکت می کند.
فشار کاهش یافته مورد نظر زمانی حاصل می شود که تعادل بین فشار در پورت A و فشار تنظیم شده در فنر (11) حاصل شود. تخلیه روغن پایلوت از محفظه فنر (14) به مخزن از طریق خط کنترل (15) به صورت خارجی انجام می شود.
جریان بازگشت آزاد از پورت A به B را می توان با نصب یک شیر بازرسی اختیاری (16) بدست آورد.
اتصال گیج فشار (17) اجازه می دهد تا فشار کاهش یافته در پورت A نظارت شود.
ساختار DR...50B
نمادهای DR...50B
