اصل کار دریچه ZDC مبتنی بر مکانیسم جبران فشار و فشار است. جبران کننده فشار متر در ZDC معمولاً همراه با یک شیر جهت متناسب متناسب برای تنظیم جریان با کنترل باز شدن درگاه دریچه گاز استفاده می شود ، در حالی که از جبران کننده فشار برای حفظ اختلاف فشار قبل و بعد از درگاه دریچه گاز استفاده می شود ، از این طریق به جبران بار می رسد. این امر باعث می شود سرعت محرک با تغییر بار ، بهبود ثبات و دقت کنترل سیستم را تحت تأثیر قرار دهد.
| اندازه | 10 | 16 | 25 |
| جریان (l/min) | 85 | 150 | 325 |
| وزن (کیلوگرم) | 3 | 3.5 | 8.9 |
| فشار عملیاتی (MPA) PMAX | A 、 B 、 P | 35 | |
| T | 25 | ||
| X | 3 تا 10 | ||
| Y | حداکثر 3. (فقط در صورت استفاده از پورت دریچه جهت متناسب ، اتنو در صورت 15) | ||
| درجه شامل | ≤20 (توصیه 10) | ||
ویژگی ها:
▶ جبران بار در بندر P به A یا P تا B از طریق دریچه شاتل داخلی
▶ نسخه 2 طرفه "P '
▶ نسخه 3 طرفه "P T" (NS10-25)
control کنترل جریان هنگام کار با یک شیر جهت متناسب
برنامه:
جبران کننده فشار سنج ZDC به طور گسترده در ماشین آلات متالورژی ، ماشین آلات متالورژی ، ماشین آلات متالورژی استفاده می شود.
شیرهای کمپانی فشار سنج ZDC جبران کننده های فشار متر مستقیم از طراحی 2 یا 3 طرفه هستند.
آنها برای جبران بار به عنوان جبران کننده فشار متر در کانال P استفاده می شوند.

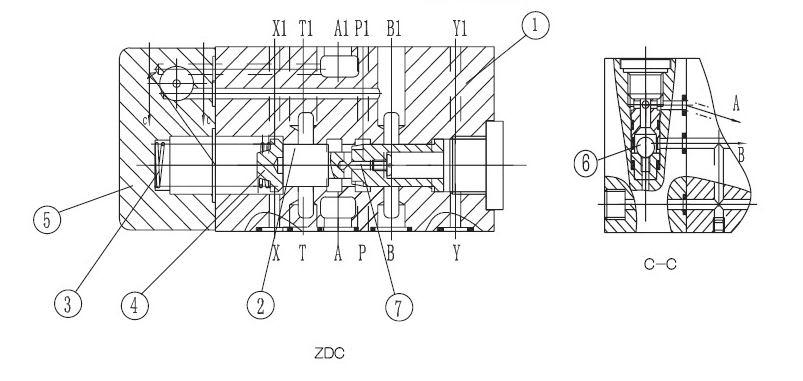

این دریچه ها اساساً از مسکن (1) ، قرقره کنترل (2) ، بهار فشرده سازی (3) با واشر بهار (4) و پوشش (5) با دریچه شاتل یکپارچه (6) تشکیل شده است.
فنر فشرده سازی (3) قرقره کنترل (2) را در حالت باز از P1 تا P نگه می دارد ، هنگامی که دیفرانسیل فشار P1 به A1 یا P1 تا B1 کمتر از 1.0 MPa است.
اگر دیفرانسیل فشار بیش از 1.o MPa باشد ، قرقره کنترل (2) به سمت چپ منتقل می شود تا دیفرانسیل فشار ترمیم شود.
ساختار جبران کننده فشار متر ZDC

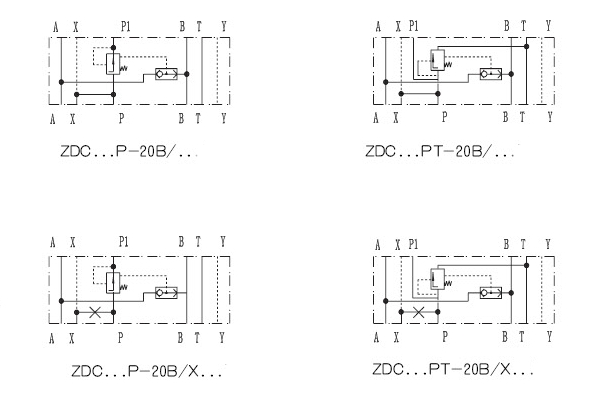

نمادهای جبران کننده فشار متر ZDC
