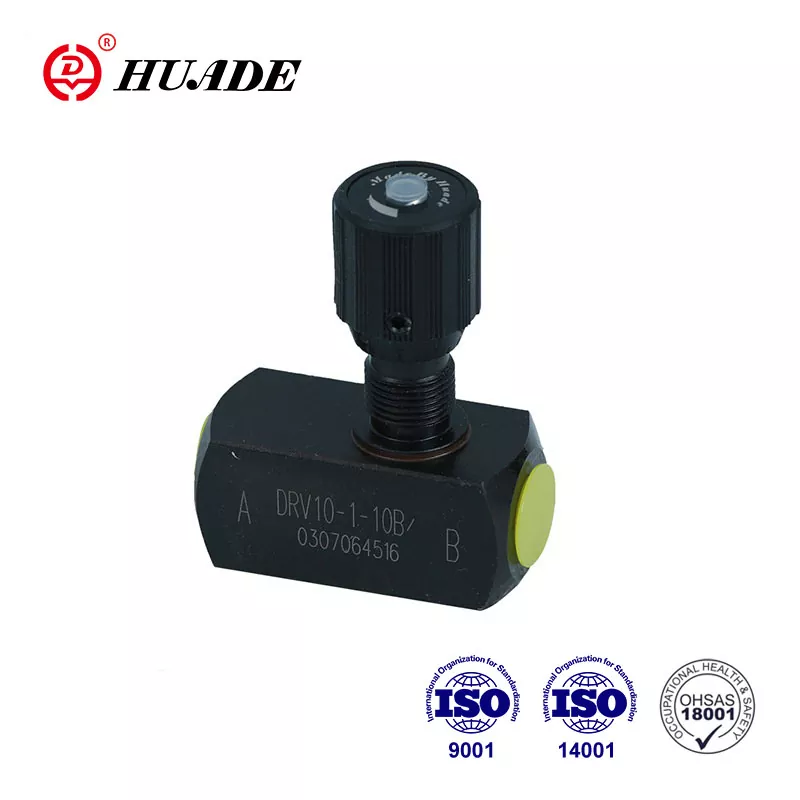

دریچه دریچه گاز DRV

نوع دریچه DRV دریچه دریچه گاز/چک است. این دریچه دارای یک ساختار ساده است و به طور گسترده ای مورد استفاده قرار می گیرد. با تشکر از دو همکاری بلند مدت با رکسروت ، دریچه های دریچه گاز هیدرولیک Huade® می توانند با کیفیت محصولات مشابه از مارک های بین المللی مطابقت داشته باشند. آنها یک جایگزین مقرون به صرفه برای آن مارک های درجه یک هستند. Huade® یک علامت تجاری مشهور در چین است.

پارامتر محصول از دریچه دریچه گاز DRV

مادی	فولاد	برنج	فولاد ضد زنگ
حداکثر فشار عملیاتی مجاز (MPA)	به 35	به 15	به 35
فشار ترک خوردگی دریچه چک (نوع DRV)	0.05 (فشارهای ترک خوردگی در صورت لزوم موجود است)
مایع	روغن معدنی یا استر فسفات
دامنه دمای سیال (℃)	-30 تا+80
دامنه ویسکوزیته (میلی متر/ثانیه)	10 تا 800
موقعیت نصب	اختیاری

ویژگی محصول و کاربرد دریچه دریچه گاز DRV

ویژگی ها:

connection اتصال رشته ای

▶ نصب زیر صفحه

برنامه:

دریچه های دریچه گاز/شیرهای Check DRV برای تنظیم جریان دقیق روغن در یک جهت عمل می کند و اجازه می دهد تا بازگشت آزاد در جهت مخالف باشد.

بخش و نمادی از دریچه گاز دریچه گاز DRV

دریچه گاز/CHECK DRV اساساً از یک محفظه (1) ، دستگیره تنظیم (2) با دستگاه قفل (3) تشکیل شده است. با چرخاندن دستگیره تنظیم (2) به سمت چپ ، دوک نخ ریسی (4) با پین دریچه گاز (5) بخش جریان (6) را به حداکثر می رساند. با چرخاندن دستگیره تنظیم (2) به سمت راست ، دوک نخ ریسی (4) با پین دریچه گاز (5) بخش جریان (6) را کاهش می دهد تا کاملاً بدون نشت بسته شود. برای تنظیم مکرر ، مقیاس رنگ (7) در انتهای بالای دوک (4) ارائه شده است. منطقه مثلث رنگی (8) نشان می دهد که شیر تا چه اندازه باز است (مثلث رنگی بزرگتر است. تنظیم جریان با استفاده از دستگاه قفل قفل شده است (3).

ساختار دریچه گاز دریچه گاز DRV

نمادی از دریچه گاز دریچه گاز DRV
