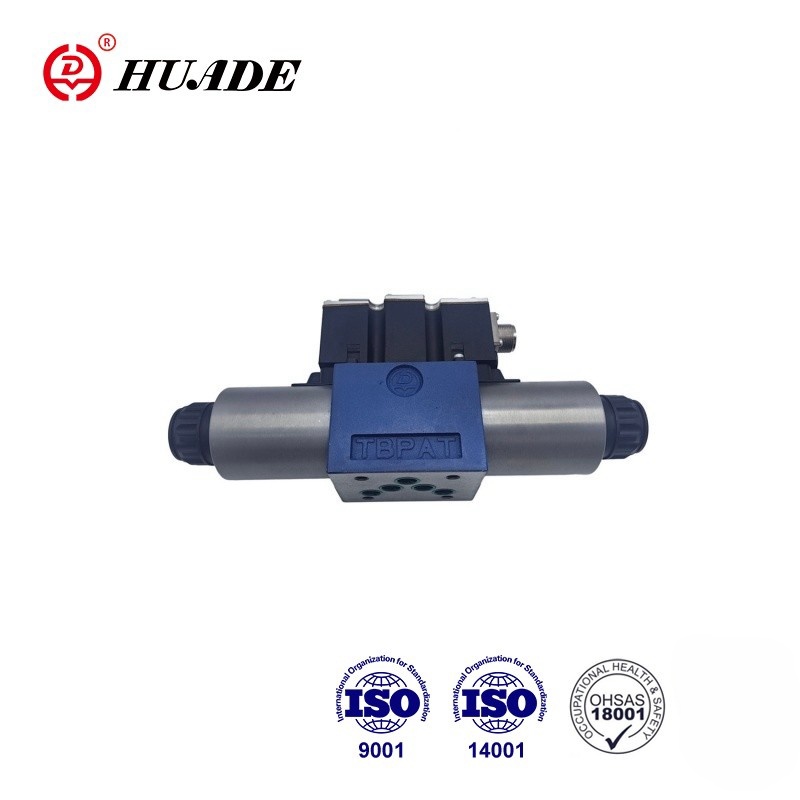

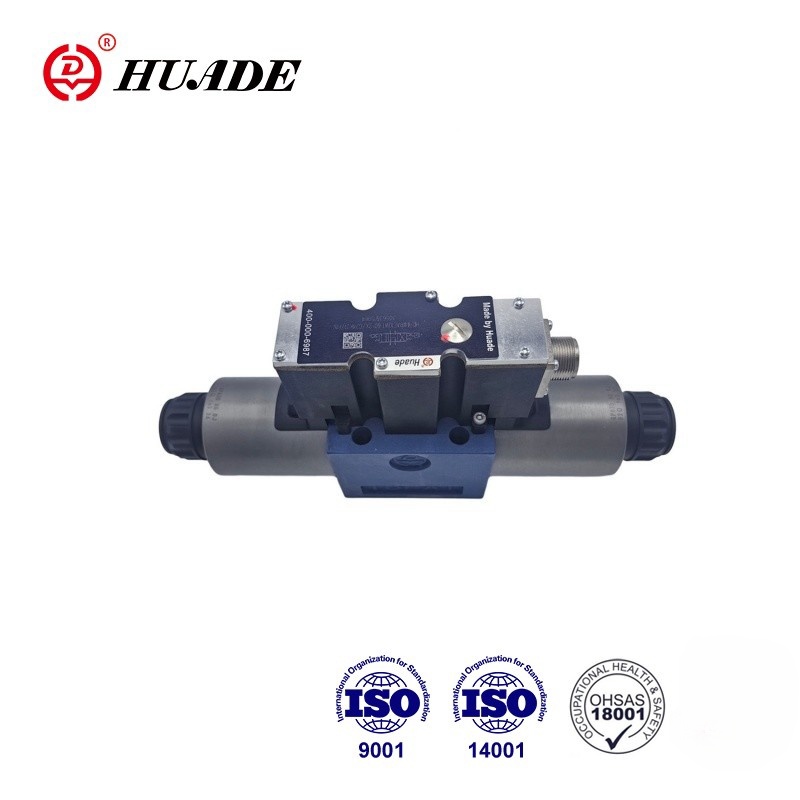

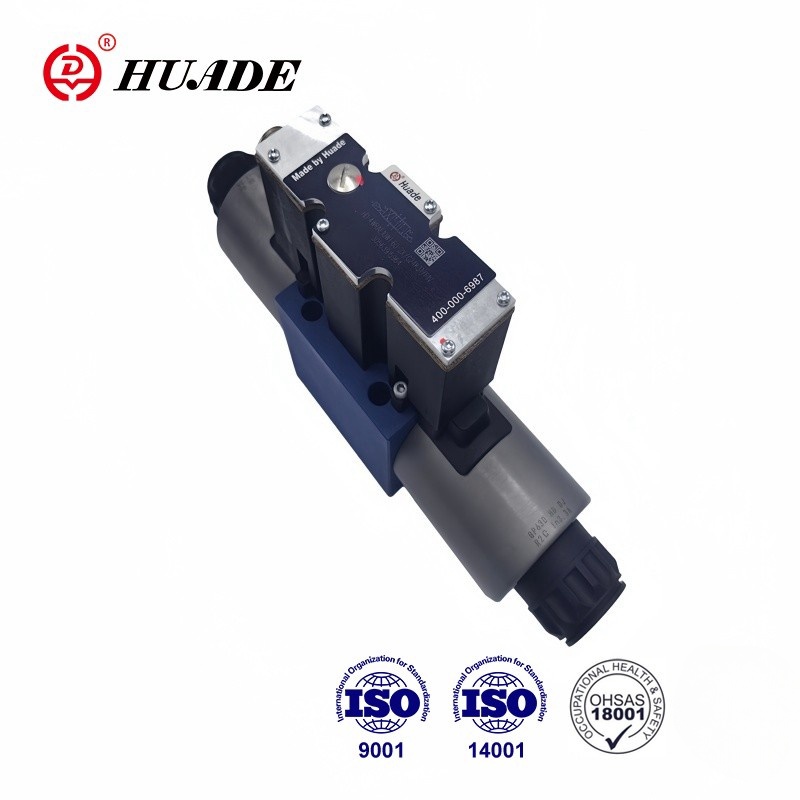

سری 4WRAE-2X یک دریچه جهت متناسب با یک سولنوئید متناسب با عمل مستقیم است. از آن برای کنترل سرعت جریان و جهت جریان مایع استفاده می شود. کیفیت محصول قابل اعتماد است و عملکرد پایدار است. HUADE® با کیفیت بالا الکترومغناطیسی متناسب سری سری 4WRAE-2X دارای کیفیت قابل اعتماد و عملکرد پایدار است. این می تواند همان سریال ارائه شده توسط Rexroth را جایگزین کند.
| وابسته به هیدرولیکی | |||
| نوع دریچه | HD-WRA | HD-WRAE | |
| فشار عملیاتی (MPA) | بندر A ، P ، B | 31.5 | 31.5 |
| بنادر T | 21 | 21 | |
| جریان اسمی QV NOM در △ P = 1MPA | NS6 (l/min) | 7、15 و 26 | |
| NS10 (L/min) | 30 و 60 | ||
| درجه آلودگی (میکرومتر) | ≤20 | ||
| هیسترزیس (٪) | ≤5 | ||
| خطای معکوس (٪) | ≤1 | ||
| حساسیت پاسخ (٪) | 0.5 | ||
| مایع فشار | روغن معدنی یا استر فسفات | ||
| دامنه ویسکوزیته | 20 ~ 380 | ||
| دامنه دمای محیط (℃) | -20 تا +80 | -20 تا +50 | |
| وزن (کیلوگرم) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| برق | |||
| الکتریکی ، برقی | |||
| نوع دریچه | HD-WRA | HD-WRAE | |
| نوع ولتاژ | دی سی | ||
| ولتاژ کنترل شده (V) | 10 ± | ||
| max.current در هر solenoid (A) | 2.5 | ||
| مقاومت سیم پیچ سولنوئید (ω) | ارزش سرد در 20 | 2 | |
| حداکثر ارزش گرم | 3 | ||
| وظیفه | 100 ٪ | ||
| دمای سیم پیچ (℃) | تا +150 | ||
| محافظت از دریچه به DIN40050 | IP65 | ||
| الکترونیک الکتریکی ، کنترل | |||
| الکترونیک کنترل | HD-VT-VSPA2-1-1X/ | یکپارچه در دریچه | |
| ولتاژ عرضه | ولتاژ اسمی VDC | 24 | |
| مقدار محدود کننده پایین تر V | 21/22 | 19 | |
| مقدار محدود کننده بالا V | 35 | ||
| مصرف برق تقویت کننده | من حداکثر | 1.8 | |
| حداکثر جریان Impulse جریان a | 3 | ||
ویژگی ها:
▶ برای نصب زیر
▶ سوپاپ متناسب فعال مستقیم برای کنترل جهت و حجم یک جریان
▶ قرقره کنترل محور بهار
▶ الکترونیک کنترل یکپارچه ، رابط A1 یا F1 برای نوع 4WRAE
▶ عمل با استفاده از سلولهای متناسب با نخ مرکزی و سیم پیچ قابل جابجایی
▶ کنترل الکترونیک برای نوع 4WRA
برنامه:
دریچه های جهت دار 4/2- و 4/3 طرفه سری 4WRAE-2X به عنوان مؤلفه های مستقیم برای نصب فرعی طراحی شده اند. از شیر جهت متناسب 4WRA 6 W30-2X برای کنترل جریان و جهت مایع هیدرولیک استفاده می شود.
دریچه های متناسب 4WRAE 10 W1-60-2X اساساً از: مسکن (1) با قرقره کنترل سطح نصب (2) با چشمه های فشرده سازی (3) ، سولنوئیدها (4) با نخ مرکزی ، الکترونیک دریچه یکپارچه اختیاری (5).
HD-4WRA (E) ... 2x/...
با استفاده از Solenoids (4) انرژی ، قرقره کنترل (2) در موقعیت مرکزی توسط چشمه های فشرده سازی (3) نگه داشته می شود.
فعال سازی مستقیم قرقره کنترل (2) با انرژی بخشیدن به یک solenoid.e.g متناسب. کنترل سولنوئید "B" (4). قرقره کنترل (2) متناسب با سیگنال ورودی الکتریکی به سمت چپ منتقل می شود. فرم اتصال P به A و B به T از طریق مقطع مانند دهانه مانند با ویژگی های جریان پیشرونده. دفع انرژی از سولنوئید (4). قرقره کنترل (2) توسط بهار فشرده سازی (3) به موقعیت مرکزی بازگردانده می شود.
ساختار دریچه جهت متناسب 4WRA -2x
HD-4WRA (E) ... A-2X
در اصل ، عملکرد این نسخه دریچه مطابق با شیر با 3 موقعیت قرقره است. با این حال ، دریچه ها با 2 موقعیت قرقره فقط با "A" سولنوئید مجهز شده اند. به جای 2th Solenoid Solenoid متناسب ، یک پلاگین (5) برای NS 6 یا برای NS 10 A Cover (5) نصب شده است.
توجه برای نوع 4WRA 6 ..- 2x/...
از تخلیه خط مخزن جلوگیری می شود. با شرایط نصب مناسب ، یک شیر فشار پشتی نصب می شود (فشار کمر تقریبا .0.2 مگاپیکال).
