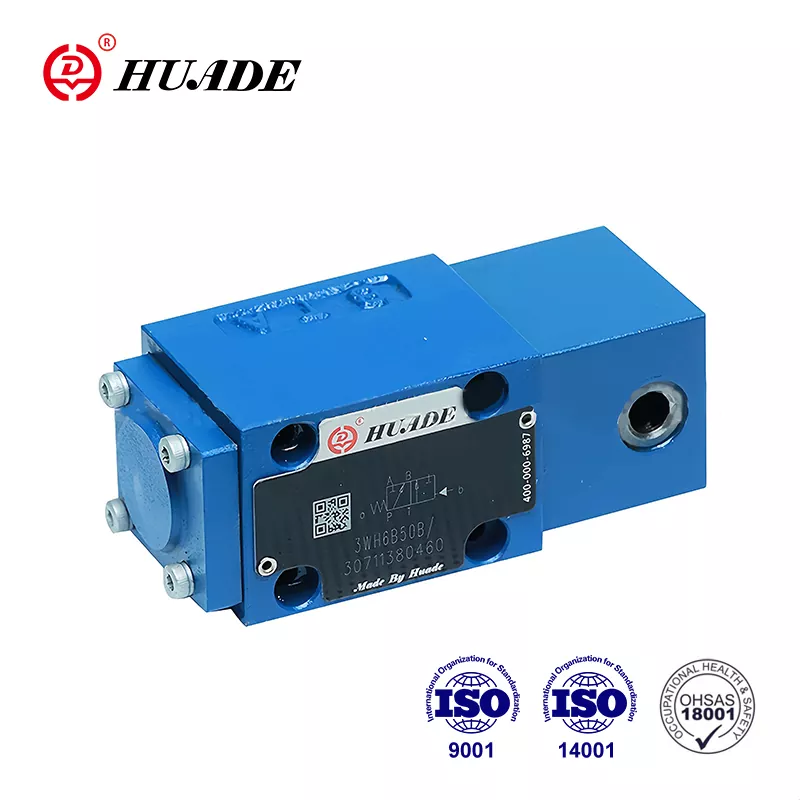

به عنوان یک تولید کننده پیشرو در صنعت هیدرولیک چین، Huade Hydraulic دو تجربه همکاری طولانی مدت با Rexroth داشته است. شیر کنترل جهت دار Huade® نوع WH از نظر فناوری پیشرفته تر و بادوام تر از محصولات مشابه در این خط است. Huade بیش از 750 قطعه تجهیزات تولید پیشرفته وارداتی از سراسر جهان را برای اطمینان از کیفیت بالای محصولات هیدرولیک اجرا می کند. از نظر فناوری پیشرفته تر و بادوام تر از محصولات مشابه در این خط است. این کارخانه مطابق با استانداردهای بین المللی، یعنی ISO9001، ISO14001 و OH SAS18001 است. سری شیرهای جهت دار تولید شده توسط Huade Hydraulic به طور گسترده در سیستم هیدرولیک دریایی استفاده می شود. Huade صاحب یک گروه مشتری بزرگ در صنعت دریایی است.
|
اندازه |
6 |
10 |
|
|
حداکثر فشار عملیاتی |
پورت های A، B، P (MPa) |
به 31.5 |
|
|
پورت T (MPa) |
تا 16 |
||
|
با نمادهای A و B پورت T باید به عنوان درگاه نشتی استفاده شود |
|||
|
حداکثر جریان (L/min) |
تا 60 |
تا 120 |
|
|
عملیات برای جریان |
نماد Q6% سطح مقطع اسمی |
||
|
نماد W، 3 درصد از سطح مقطع اسمی |
|||
|
مایع |
روغن معدنی یا استر فسفات |
||
|
محدوده دمای سیال تحت فشار (℃) |
-20+80 |
||
|
محدوده ویسکوزیته (mm2/s) |
2.8 ~ 500 |
||
|
وزن (کیلوگرم) |
1 سیلندر عملیاتی |
تقریباً 2 |
حدود 3.5 |
|
2 سیلندر عملیاتی |
تقریباً 2.2 |
تقریباً 4.5 |
|
|
فشار نمودار (MPa) |
دقیقه |
0.6 تا 1> فشار مخزن |
0.5 |
|
حداکثر |
20 |
6 |
|
ویژگی ها:
▶ شیر قرقره جهت دار مستقیم
▶ شیر دو موقعیت با محدودیت سکته مغزی اختیاری است
▶ نصب زیر صفحه
▶ الگوی نصب به Din 24 340 فرم A، ISO 4401 و CETOP - RP 121H
کاربرد:
شیرهای WH دریچه های قرقره جهت دار هیدرولیک هستند که برای کنترل توقف، شروع و جهت جریان استفاده می شوند.
شیرهای جهتی عمدتاً از محفظه (1)، یک یا دو عنصر عامل (2) (سیلندر با عملکرد هیدرولیکی، پنوماتیک)، قرقره کنترل (3)، و همچنین یک یا دو فنر برگشتی (4) تشکیل شده اند.
قرقره کنترل (3) در حالت استراحت توسط فنرهای برگشتی (3) (به جز شیر ضربه ای) در مرکز یا موقعیت شروع قرار می گیرد.
قرقره کنترل (3) توسط عناصر عامل به موقعیت سوئیچینگ مورد نیاز هل داده می شود.
با detent تایپ کنید ..OF/.
دریچه های جهت دار با عملکرد هیدرولیکی یا پنوماتیکی نیز به عنوان شیرهای 2 حالته با دتنت (5) موجود هستند. هنگامی که از عناصر عملیاتی با مهار استفاده می شود، هر موقعیت سوئیچینگ ممکن است قفل شود.
بدون فنر برگشتی بدون دتنت تایپ کنید..O/.
هنگام استفاده از عناصر عملیاتی بدون فنر برگشتی و بدون ضربه، موقعیت سوئیچینگ مشخصی در حالت استراحت وجود ندارد.
نمودار ساختار
دریچه گاز کارتریج
استفاده از دریچه گاز کارتریج زمانی ضروری است که در طول فرآیندهای سوئیچینگ در شرایط عملیاتی داده شده جریان هایی رخ دهد که از محدودیت های عملکرد شیر فراتر رود.
به کانال P سوپاپ جهت وصل می شود.
