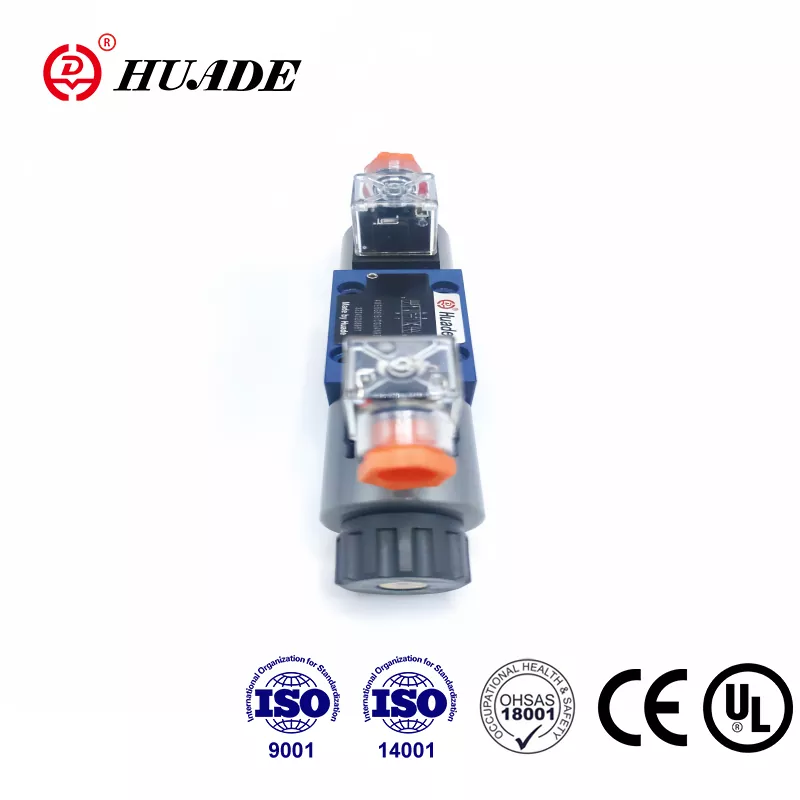

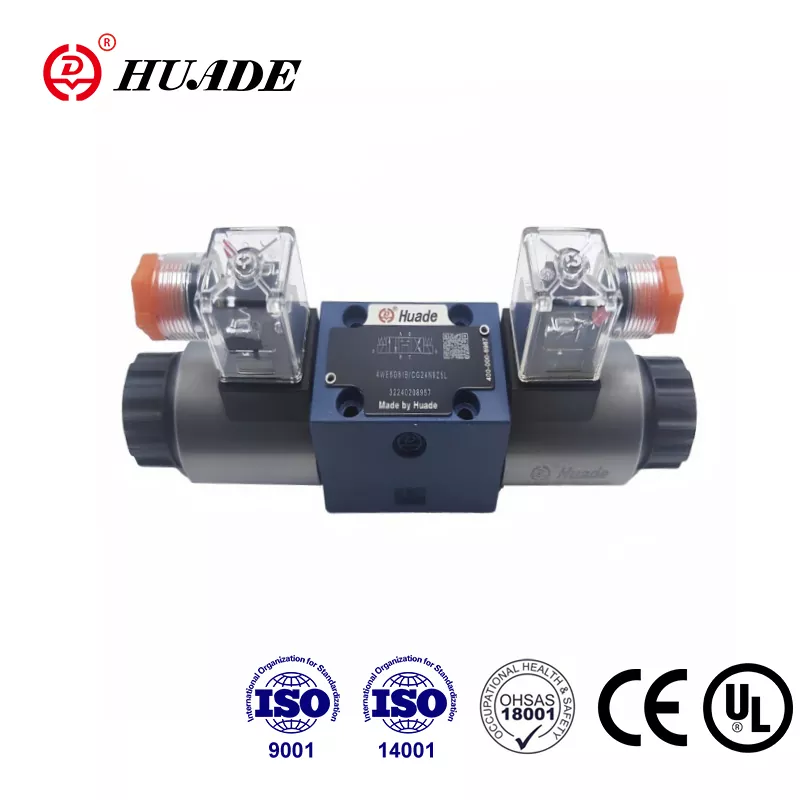

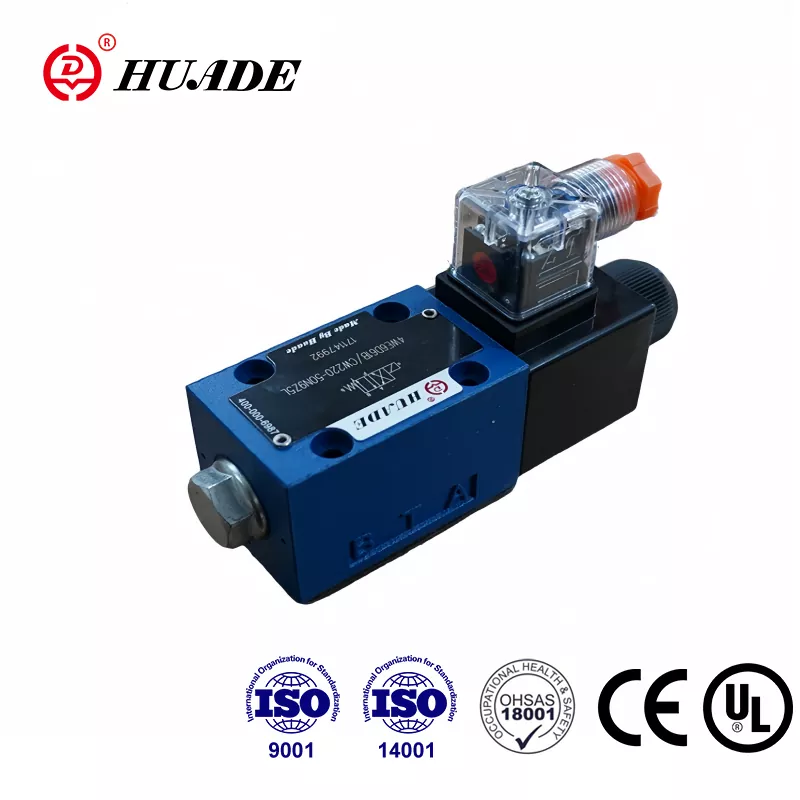

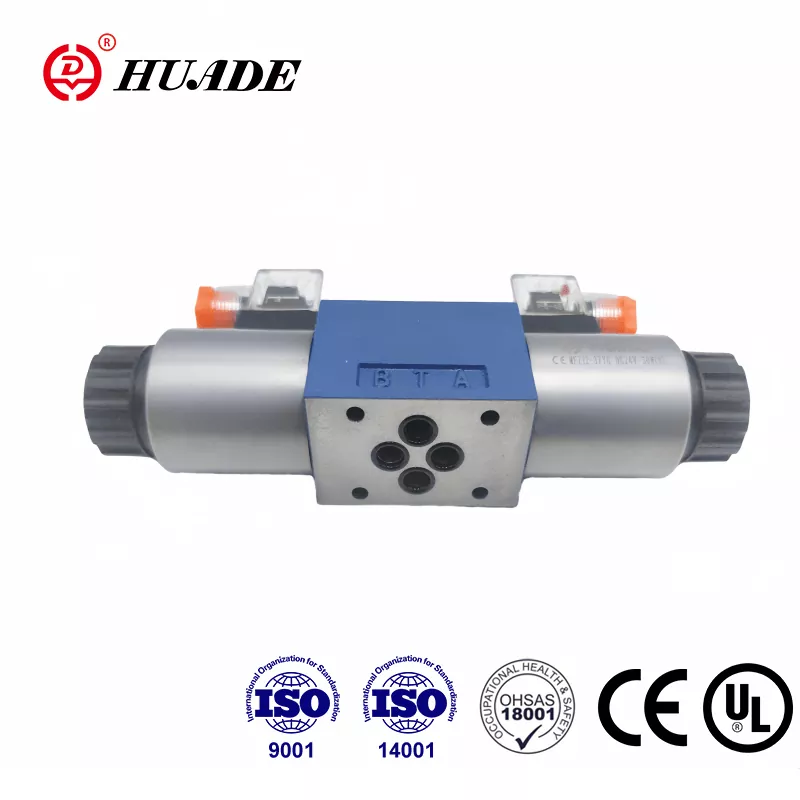

Huade با همکاری استراتژیک بین دولت های چینی و آلمان در سال 1979 تأسیس شده است ، یک برند برجسته در صنعت هیدرولیک چینی بوده است. Huade® Directional Spool Valve Type Type 4We 6 E یک جایگزین مقرون به صرفه برای همان مدل ارائه شده توسط Rexroth است. Huade استرس زیادی بر کیفیت می گذارد تا اطمینان حاصل شود که هر دریچه جهت دار از عملکرد عالی برخوردار است. سری دریچه جهت Solenoid از گواهینامه CE عبور کرده است. این شیر جهت دار به خوبی به فروش می رسد. دریچه ها در کارتن های استاندارد با برچسب های ضد جعلی بسته بندی می شوند. این کارخانه سه گواهی اصلی سیستم مدیریت کیفیت ، مدیریت محیط زیست و مدیریت بهداشت و ایمنی شغلی را تصویب کرده است. دریچه های هیدرولیک Huade® به طور گسترده ای در ماشین آلات مهندسی و ساختمانی ، متالورژی ، وسایل نقلیه ، حفاظت از محیط زیست ، کشتی سازی ، هوافضا ، ترانزیت ریلی ، نفت و پتروشیمی ، صنعت نظامی و سایر زمینه ها مورد استفاده قرار می گیرد.
|
وابسته به هیدرولیکی |
|||
|
حداکثر درگاه فشار A ، B ، P (㎫) |
تا 35.0 |
||
|
Port T (㎫ ㎫) |
21 (-) ؛ 16 (～) |
||
|
با نمادهای A و B ، از بندر T باید به عنوان درگاه تخلیه استفاده شود |
|||
|
max.flow (l/min) |
80 (-) ؛ 60 (～) |
||
|
مایع فشار |
روغنهای معدنی یا استر فسفات |
||
|
دامنه ویسکوزیته (MM2/S) |
2.8 ~ 500 |
||
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
||
|
میزان آلودگی |
حداکثر درجه مجاز آلودگی مایعات هیدرولیک به NAS 1638 Class9. |
||
|
برق |
|||
|
نوع ولتاژ |
دی سی |
50/60 هرتز AC |
|
|
ولتاژهای موجود (V) |
12 ، 24 ، 42 ، 60 ، 96 |
42 ، 110 ، 120 ، 230 |
|
|
110 ، 180 ، 205 ، 220 |
50/60 هرتز |
||
|
مصرف برق (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
قدرت سوئیچ (VA) |
- |
220 |
|
|
وظیفه |
پیوسته |
||
|
زمان تعویض به IS0 6403 |
در (MS) |
25 تا 45 |
10 تا 20 |
|
خاموش (MS) |
10 تا 25 |
15 تا 40 |
|
|
محافظت از DIN |
IP 65 |
||
|
فرکانس سوئیچینگ (چرخه/ساعت) |
تا 15000 |
تا 7200 |
|
|
با اتصالات الکتریکی هادی محافظ (PE) |
|||
ویژگی ها:
▶ نسخه مستقیم با کارایی بالا Solenoid Solenoid Actuated Directional
▶ پین خیس DC یا Solenoids AC با سیم پیچ قابل جابجایی
▶ سیم پیچ سولنوئید را می توان از طریق 90 درجه چرخاند
▶ هنگام تغییر سیم پیچ ، محفظه محکم فشار را باز نمی کند
connection اتصالات الکتریکی یا به عنوان اتصالات فردی یا مرکزی
▶ دست بیش از حد ، اختیاری
▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H
برنامه:
4We 6 E دریچه قرقره جهت دار است. این شروع ، توقف و جهت یک سیال را کنترل می کند.
در اصل شیرهای کنترل جهت از مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) تشکیل شده اند. در شرایط دفع انرژی ، قرقره کنترل (3) در موقعیت خنثی یا اولیه با استفاده از چشمه های برگشتی (4) (به استثنای گلدان های ضربه ای) نگه داشته می شود. نیروی Solenoids (2) از طریق Plunger (5) بر روی قرقره کنترل (3) عمل می کند و این را از موقعیت خنثی خود به موقعیت انتهای مورد نیاز سوق می دهد. این جریان از P به A و B به T یا P به B و A به B و A به T می دهد.
هنگامی که solenoid (2) از انرژی خارج می شود ، قرقره کنترل (3) با استفاده از چشمه های برگشتی به حالت خنثی خود بازگردانده می شود (4).
یک دست بیش از حد اختیاری (6) ، امکان حرکت قرقره کنترل (3) را فراهم می کند بدون اینکه انرژی را انرژی بخشید.
نمودار ساختار سری 6 61B
