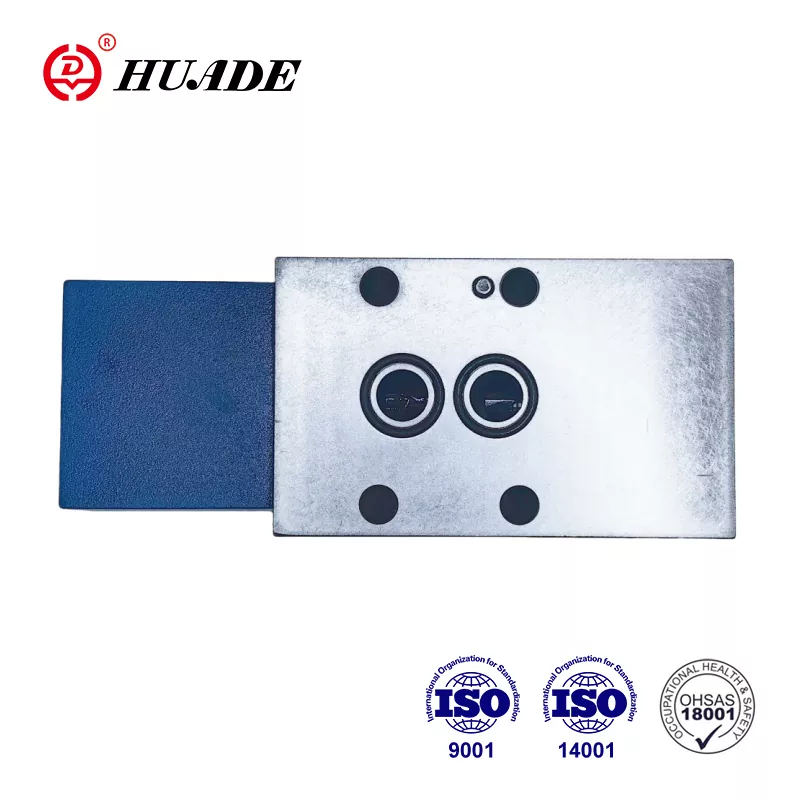

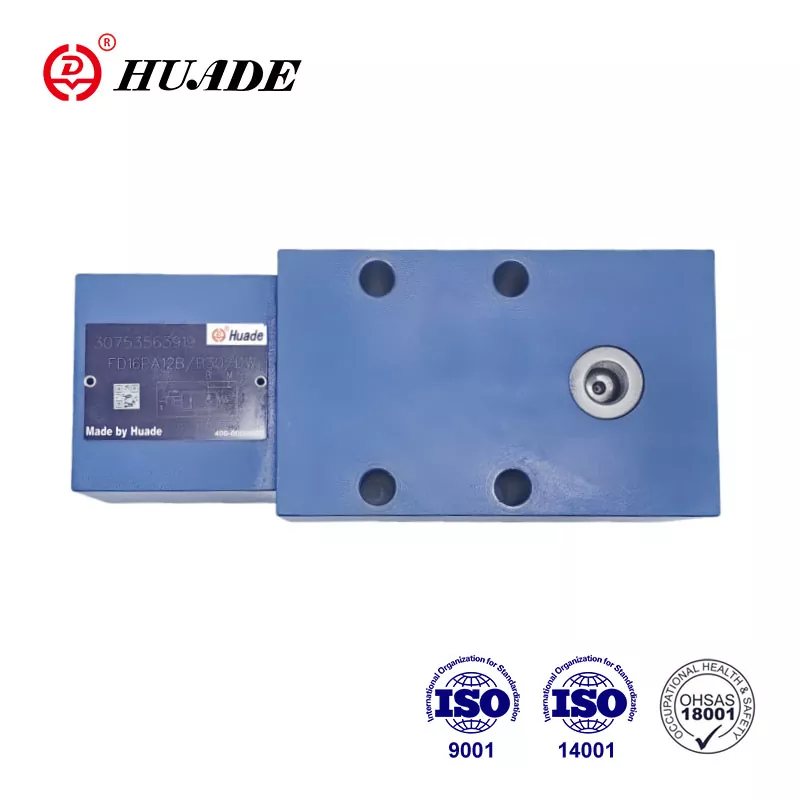

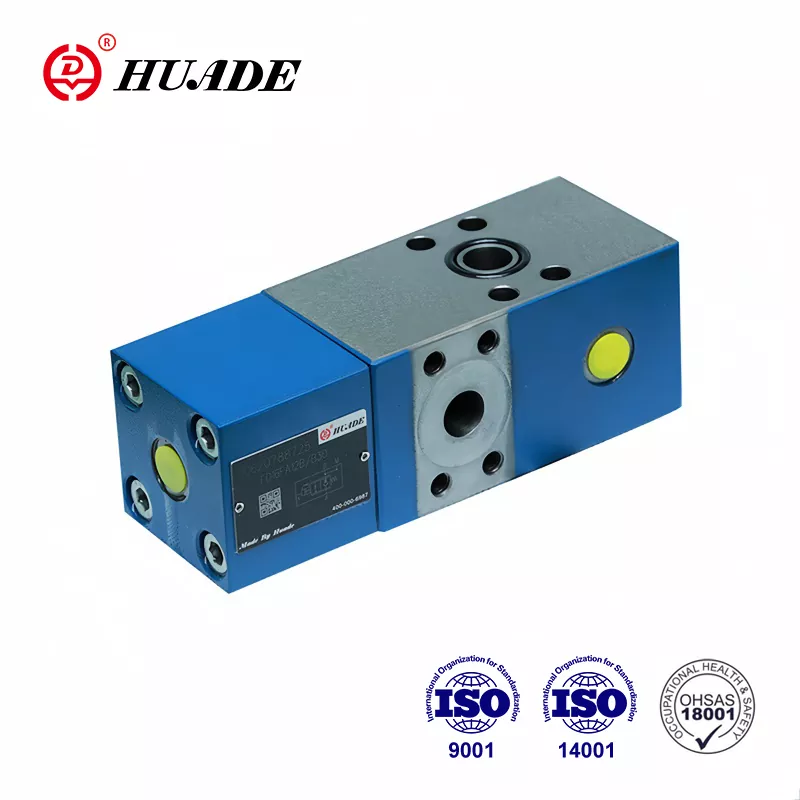

Check-Q-Meter Valve FD 16

نوع دریچه Check-Q-Meter FD 16 عمدتاً به دلیل عملکرد جریان تنظیم کننده شناخته شده است. دریچه های هیدرولیک Huade Type FD 16 با محصولات Rexroth سازگار هستند. واقعیت این است که Huade Hydraulic دو همکاری طولانی مدت با رکسروت داشته است. این کارخانه توجه بیشتری به مقرون به صرفه بودن و عملی بودن می کند. این کارخانه دارای یک سیستم آزمایش دقیق و تجهیزات تولید پیشرفته از سراسر جهان برای اطمینان از عملکرد پایدار محصول است.

پارامتر محصول شیر-متر شیر FD 16

ویژگی محصول و کاربرد دریچه Check-Q-Meter FD 16

ویژگی ها:

▶ الگوی انتقال به DIN 24 340 ، از D ، ISO 5781 و CETOP - RP 121H

▶ خلبان دریچه چک ، بدون نشت. Check-Q-Meter جریان بازگشت Q2 را در رابطه با جریان که به طرف مقابل محرک Q1 با سیلندرها هدایت می شود ، نسبت منطقه (Q2 = Q1F) را کنترل می کند.

▶ دریچه کنار گذشت ، جریان آزاد در جهت مخالف

▶ اختیاری دریچه تسکین فشار ثانویه (فقط برای شیر با اتصالات فلنج).

برنامه:

عملکرد اصلی شیرهای Check-Q-Meters FD16 تأثیرگذاری بر سرعت موتورهای هیدرولیک و سیلندرهای مستقل از بار است (از فرار جلوگیری می کند). علاوه بر این یک عملکرد جدا شده برای ایمنی پشت سر هم لوله وجود دارد.

بخش و نمادی از شیر-متر دریچه FD 16

Check-Q-meter اساساً از مسکن (1) ، Poppet اصلی (2) ، قسمت خلبان (3) ، Pilot Spool (4) ، Damping Spool (5) و Pilot Damping (6) تشکیل شده است.

ساختار Check-Q-Meter Valve FD 16

نماد Check-Q-Meter Valve FD 16

نمونه های مدار

توجه:

از دو مترلی چک برای کنترل دو سیلندر که به صورت مکانیکی مجبور به جابجایی با هم هستند ، نمی توان استفاده کرد ، زیرا همگام سازی و همان فشار را نمی توان در هر سیلندر تضمین کرد.

بنابراین ، سیلندرها باید مجهز به دو دریچه چک کار شده خلبان باشند ، نوع SL. چک-Q-meter در یک خط مشترک قرار دارد.

در این حالت ، فشار بار نباید از 20MPa تجاوز کند!
