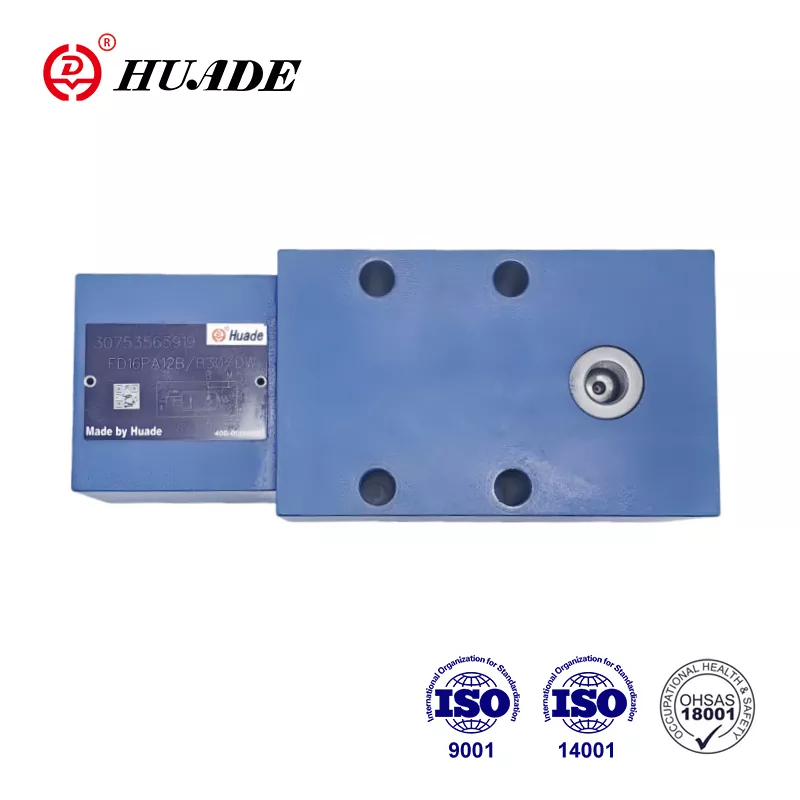

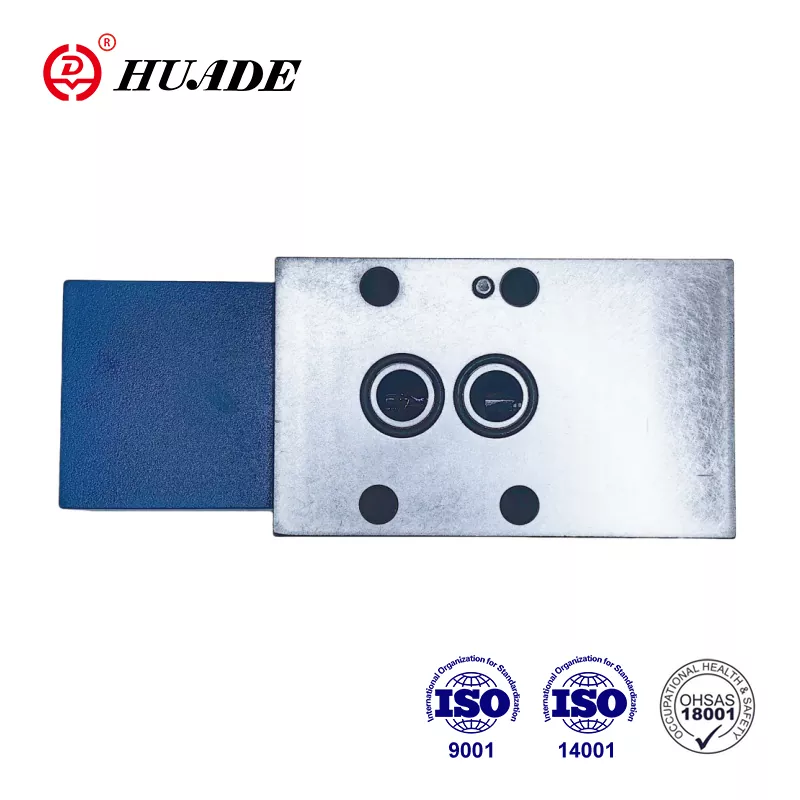

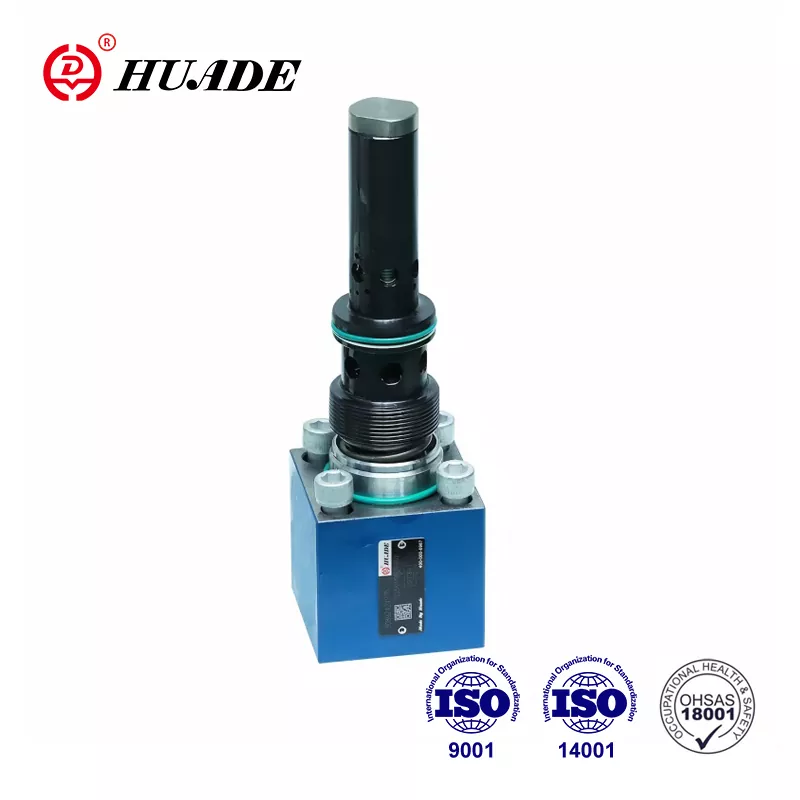

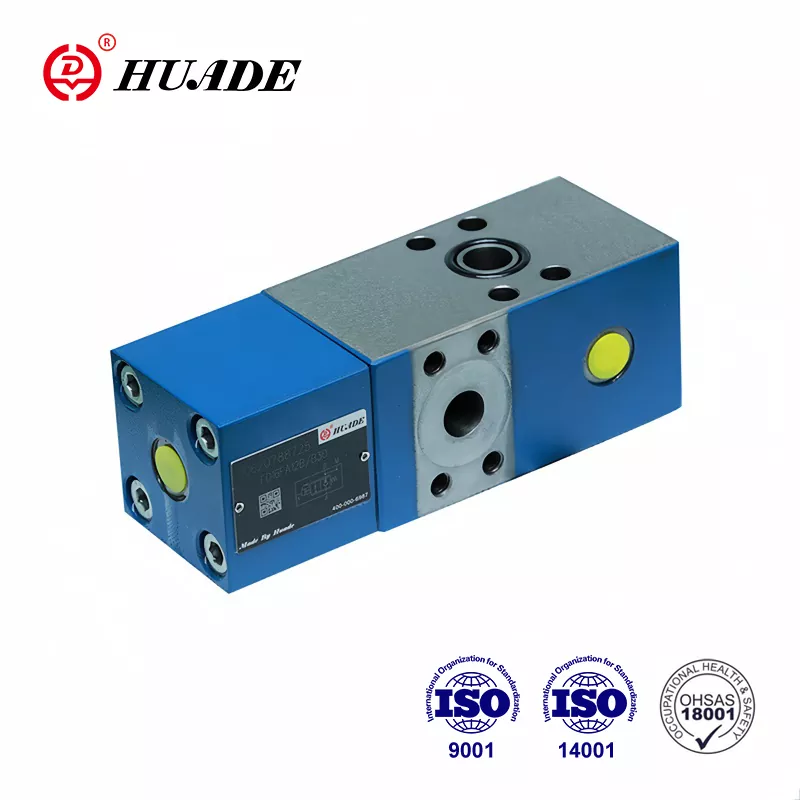

شیر کنترل کیو متر FD 12

Huafilter پس از تبدیل شدن به توزیع کننده مجاز Huade Hydraulic، شیر چک-کیو متر هیدرولیک FD 12 را با نام تجاری Huade صادر می کند. Huade یک برند هیدرولیک شناخته شده در چین است. شیرهای چک کیو متر FD 12 عملکرد پایدار و قیمت پایینی دارند. از طریق دو همکاری طولانی مدت با Rexroth، Huade Hydraulic فناوری و تجهیزات پیشرفته ای را معرفی کرد. با توجه به این نقاط فروش منحصر به فرد، محصولات هیدرولیک Huade® در داخل و خارج از کشور بسیار محبوب هستند.

ارسال استعلام دانلود PDF

توضیحات محصول

شیر جریان FD 12 در سیستم هیدرولیک برای کنترل سرعت موتور هیدرولیک و سیلندر استفاده می شود. کیفیت بالا و قیمت ارزان دارد. Huade Hydraulic با موفقیت هزینه محصولات را کنترل می کند و شیرهای هیدرولیک FD check-Q-meter را به مشتریان ارائه می دهد. یکی از دلایل کیفیت خوب این است که Huade Hydraulic سیستم بازرسی خوبی دارد. این کارخانه بیش از 750 تجهیزات پیشرفته را از سراسر جهان معرفی کرده است. تمام شیرهای جریان ارائه شده توسط Huade Hydraulic مطابق با استانداردهای بین المللی است.

پارامتر محصول Check-Q-Meter Valve FD 12

فشار کاری، پورت های A، X (MPa)	به 31.5
فشار عملیاتی پورت B (MPa)	به 42
فشار پایلوت، پورت X (محدوده کنترل جریان) (MPa)	حداقل 2 تا 3.5، حداکثر 31.5
فشار ترک، A تا B (MPa)	0.2
تنظیم فشار برای شیر فشار ثانویه (MPa)	تا 40
جریان (L/min)	80 (سایز 12) 200 (سایز 16) 320 (سایز 25) 560 (سایز 32)
نسبت مساحت پیش بازگشایی	مساحت صندلی پاپت/منطقه قرقره خلبان=1/20
محدوده دمای سیال تحت فشار (℃)	-30 تا 80+
محدوده ویسکوزیته (mm²/s)	10 تا 800
سیال تحت فشار	روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM)

ویژگی محصول و کاربرد شیر Check-Q-Meter FD 12

ویژگی ها:

▶ الگوی انتقال به DIN 24 340، از D,ISO 5781 و CETOP - RP 121H

▶ سوپاپ چک با عملکرد پایلوت، بدون نشتی. چک-Q-متر جریان برگشتی Q2 را در رابطه با جریانی که به سمت مخالف محرک Q1 با سیلندرها هدایت می شود، کنترل می کند، نسبت مساحت (Q2=Q1φ) باید در نظر گرفته شود.

▶ شیر بای پس، جریان آزاد در جهت مخالف

▶ دریچه کاهش فشار ثانویه داخلی اختیاری (فقط برای شیرهایی با اتصالات فلنجی).

کاربرد:

سوپاپ‌های چک‌کیو متر FD12 در سیستم‌های هیدرولیک برای تأثیرگذاری بر سرعت موتورهای هیدرولیک و سیلندرها مستقل از بار استفاده می‌شوند (جلوگیری از فرار). علاوه بر این یک عملکرد ایزوله برای ایمنی ترکیدگی لوله وجود دارد.

بخش و نماد شیر چک-کیو متر FD 12

چک-کیو متر اساساً شامل محفظه (1)، پاپت اصلی (2)، قسمت پایلوت (3)، قرقره خلبان (4)، قرقره میرایی (5) و میرایی پایلوت (6) است.

ساختار شیر Check-Q-Meter FD 12

نماد سوپاپ Check-Q-Meter FD 12

نمونه های مدار

توجه:

برای کنترل دو سیلندر که به صورت مکانیکی مجبور به حرکت با هم هستند، نمی توان از دو چک-کیو متر استفاده کرد، زیرا نمی توان همگام سازی و فشار یکسان را در هر سیلندر تضمین کرد.

بنابراین، سیلندرها باید مجهز به دو سوپاپ بررسی پیلوت، نوع SL باشند. چک-کیو متر در یک خط مشترک نصب شده است.

در این حالت فشار بار نباید از 20MPa تجاوز کند!
