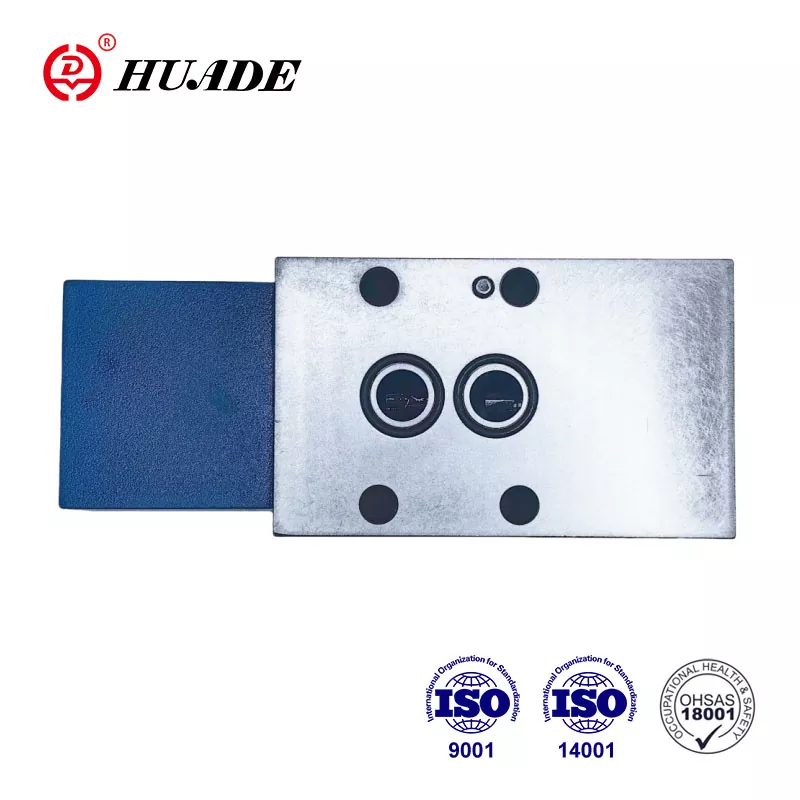

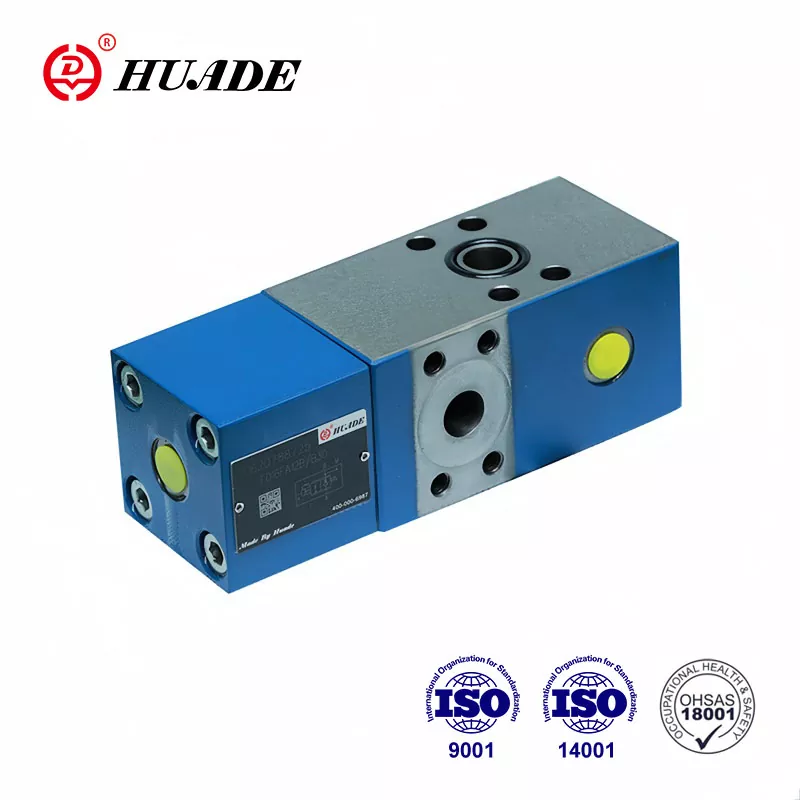

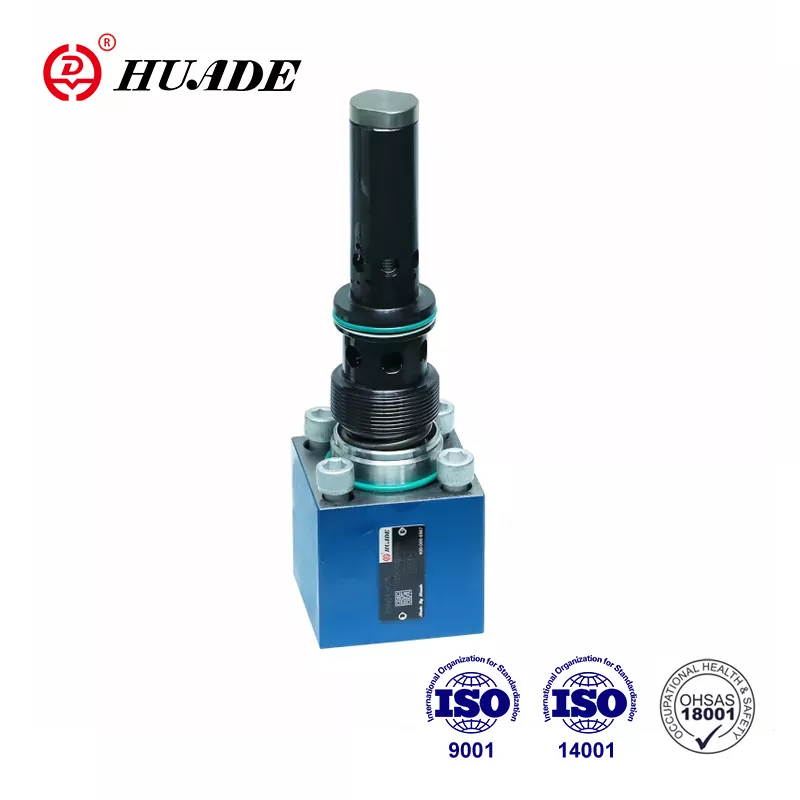

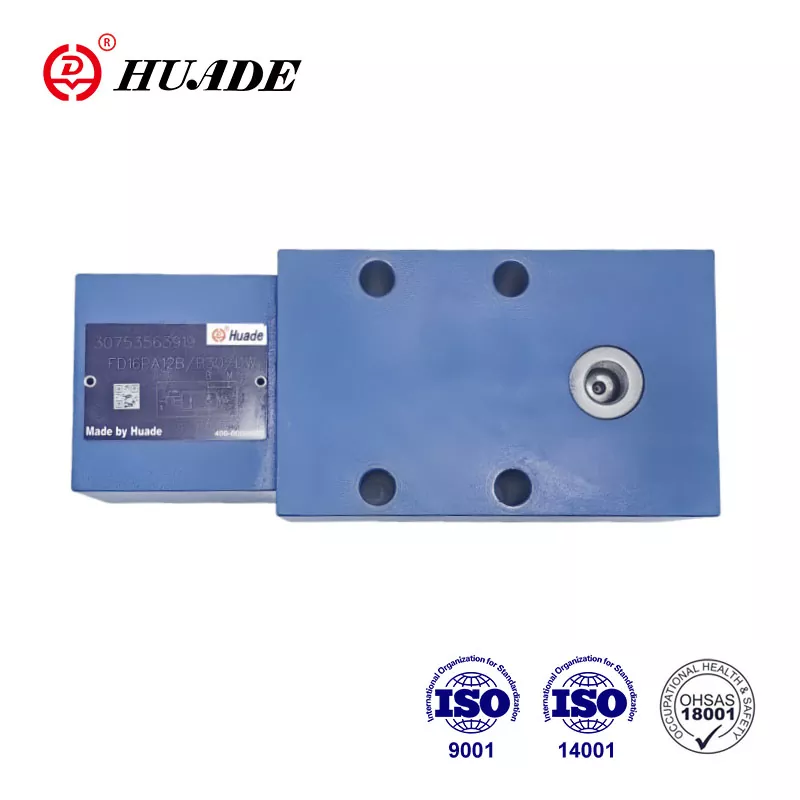

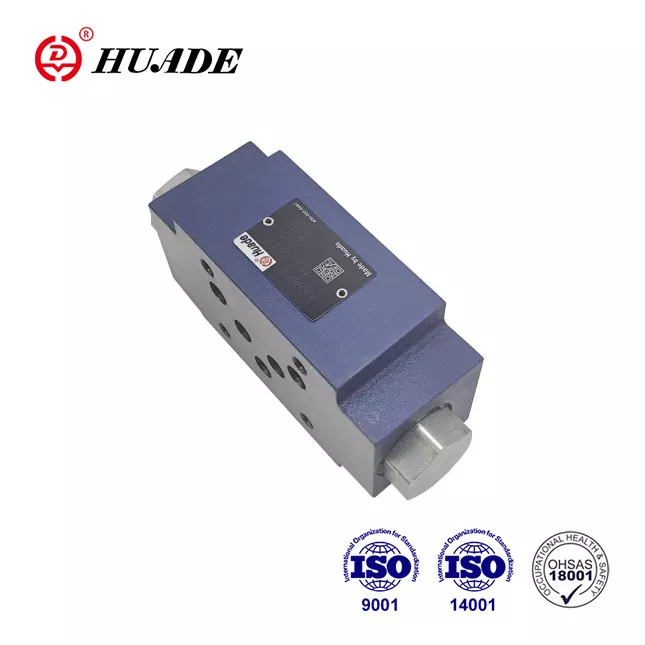

شیر چک-کیو متر FD 25

شیر Check-Q-meter FD 25 یک دستگاه شیر ویژه است که عمدتاً برای حفظ تعادل جریان در سیستم هیدرولیک و اطمینان از عملکرد پایدار سیستم استفاده می شود. دلیل اینکه چرا شیرهای چک-کیو متری Huade® FD 25 اعتماد کاربران را به خود جلب می کند، عمدتاً به دلیل کیفیت بالا و قیمت نسبتاً پایین آن است. بسته بندی محصولات را می توان سفارشی کرد، مانند بسته بندی کارتن استاندارد، بسته بندی جعبه چوبی، بسته بندی جعبه تخته سه لا، بسته بندی پلاستیکی ضد آب و غیره.

پارامتر محصول Check-Q-Meter Valve FD 25

ویژگی محصول و کاربرد شیر Check-Q-Meter FD 25

ویژگی ها:

▶ الگوی انتقال به DIN 24 340، از D,ISO 5781 و CETOP - RP 121H

▶ سوپاپ چک با عملکرد پایلوت، بدون نشتی. چک-Q-متر جریان برگشتی Q2 را در رابطه با جریانی که به سمت مخالف محرک Q1 با سیلندرها هدایت می شود، کنترل می کند، نسبت مساحت (Q2=Q1φ) باید در نظر گرفته شود.

▶ شیر بای پس، جریان آزاد در جهت مخالف

▶ دریچه کاهش فشار ثانویه داخلی اختیاری (فقط برای شیرهایی با اتصالات فلنجی).

کاربرد:

سوپاپ‌های Check-Q-meters FD25 در سیستم‌های هیدرولیک برای تأثیرگذاری بر سرعت موتورهای هیدرولیک و سیلندرها مستقل از بار (جلوگیری از فرار) استفاده می‌شوند. علاوه بر این یک عملکرد ایزوله برای ایمنی ترکیدگی لوله وجود دارد.

بخش و نماد شیر چک-کیو متر FD 25

چک-کیو متر اساساً شامل محفظه (1)، پاپت اصلی (2)، قسمت پایلوت (3)، قرقره خلبان (4)، قرقره میرایی (5) و میرایی پایلوت (6) است.

ساختار شیر FD Check-Q-Meter

نماد شیر FD Check-Q-Meter

نمونه های مدار

توجه:

برای کنترل دو سیلندر که به صورت مکانیکی مجبور به حرکت با هم هستند، نمی توان از دو چک-کیو متر استفاده کرد، زیرا نمی توان همگام سازی و فشار یکسان را در هر سیلندر تضمین کرد.

بنابراین، سیلندرها باید مجهز به دو سوپاپ بررسی پیلوت، نوع SL باشند. چک-کیو متر در یک خط مشترک نصب شده است.

در این حالت فشار بار نباید از 20MPa تجاوز کند!
