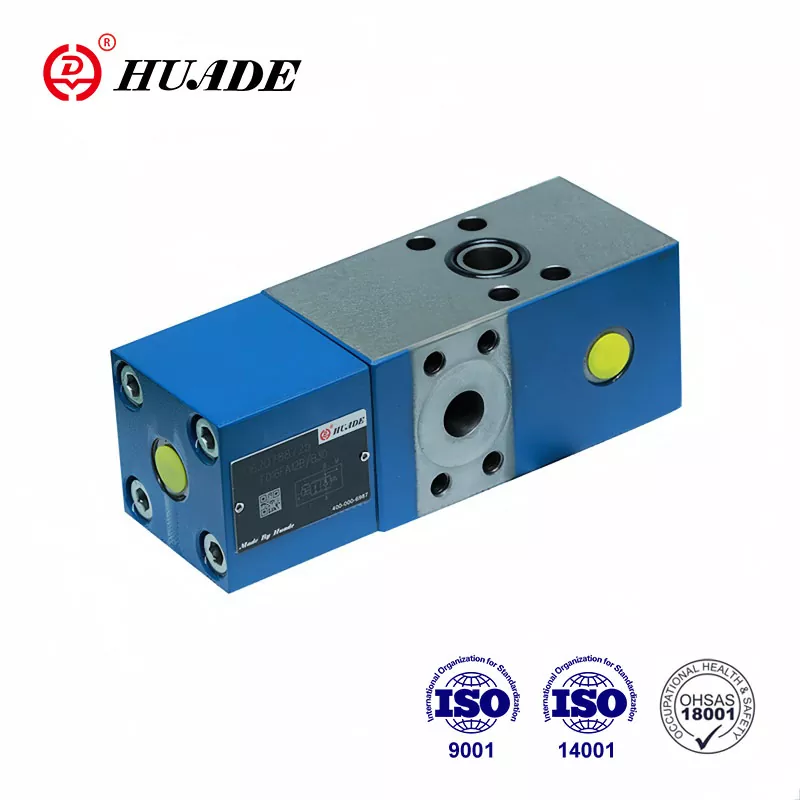

شیر چک-کیو متر FD 32

Huafilter توزیع کننده مجاز Huade Hydraulic است که عمدتاً شیر چک-Q-متر FD 32 Huade® را تأمین می کند. محصولات هیدرولیک Huade همیشه مطابق با استانداردهای بین المللی با قیمت پایین تر هستند. ما کیفیت شیرهای چک کیو متر را به مدت یک سال تضمین می کنیم. در صورتی که شیرآلات مشکل کیفی داشته باشند، وجه بدون قید و شرط به شما بازگردانده می شود. ما همچنین مهندسان حرفه ای داریم که می توانند پشتیبانی فنی را ارائه دهند.

ارسال استعلام دانلود PDF

توضیحات محصول

Huade® check-Q-meter valve FD 32 را می توان در سیستم های هیدرولیک مختلف برای کنترل جریان استفاده کرد. آنها با محصولات شناخته شده با کیفیت خوب و قیمت پایین تر قابل رقابت هستند. دو همکاری طولانی مدت با Rexroth، شیرهای جریان تولید شده توسط Huade Hydraulic را قادر می سازد تا به همان سطح محصولات Rexroth برسند. با این نقاط فروش منحصر به فرد، شیرهای چک-کیو متر Huade® در حال حاضر در بین مصرف کنندگان چینی محبوب هستند.

پارامتر محصول Check-Q-Meter Valve FD 32

فشار کاری، پورت های A، X (MPa)	به 31.5
فشار عملیاتی پورت B (MPa)	به 42
فشار پایلوت، پورت X (محدوده کنترل جریان) (MPa)	حداقل 2 تا 3.5، حداکثر 31.5
فشار ترک، A تا B (MPa)	0.2
تنظیم فشار برای شیر فشار ثانویه (MPa)	تا 40
جریان (L/min)	80 (سایز 12) 200 (سایز 16) 320 (سایز 25) 560 (سایز 32)
نسبت مساحت پیش بازگشایی	مساحت صندلی پاپت/منطقه قرقره خلبان=1/20
محدوده دمای سیال تحت فشار (℃)	-30 تا 80+
محدوده ویسکوزیته (mm²/s)	10 تا 800
سیال تحت فشار	روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM)

ویژگی محصول و کاربرد شیر Check-Q-Meter FD 32

ویژگی ها:

▶ الگوی انتقال به DIN 24 340، از D,ISO 5781 و CETOP - RP 121H

▶ سوپاپ چک با عملکرد پایلوت، بدون نشتی. چک-Q-متر جریان برگشتی Q2 را در رابطه با جریانی که به سمت مخالف محرک Q1 با سیلندرها هدایت می شود، کنترل می کند، نسبت مساحت (Q2=Q1φ) باید در نظر گرفته شود.

▶ شیر بای پس، جریان آزاد در جهت مخالف

▶ دریچه کاهش فشار ثانویه داخلی اختیاری (فقط برای شیرهایی با اتصالات فلنجی).

کاربرد:

سوپاپ‌های Check-Q-meters FD12 برای تأثیرگذاری بر روی سرعت موتورهای هیدرولیک و سیلندرها مستقل از بار (جلوگیری از فرار) استفاده می‌شوند. علاوه بر این یک عملکرد ایزوله برای ایمنی ترکیدگی لوله وجود دارد.

بخش و نماد شیر چک-کیو متر FD 32

چک-کیو متر اساساً شامل محفظه (1)، پاپت اصلی (2)، قسمت پایلوت (3)، قرقره خلبان (4)، قرقره میرایی (5) و میرایی پایلوت (6) است.

ساختار شیر Check-Q-Meter FD 32

نماد شیر FD Check-Q-Meter

نمونه های مدار

توجه:

برای کنترل دو سیلندر که به صورت مکانیکی مجبور به حرکت با هم هستند، نمی توان از دو چک-کیو متر استفاده کرد، زیرا نمی توان همگام سازی و فشار یکسان را در هر سیلندر تضمین کرد.

بنابراین، سیلندرها باید مجهز به دو سوپاپ بررسی پیلوت، نوع SL باشند. چک-کیو متر در یک خط مشترک نصب شده است.

در این حالت فشار بار نباید از 20MPa تجاوز کند!
