Huade Hydraulic که در سال 1979 تأسیس شد، دو بار با Bosch Rexroth همکاری کرده است. دو همکاری طولانی مدت، شیرهای فشار Huade® را قادر می سازد تا به همان سطح محصولات Rexroth برسند. شیرهای قطع فشار نوع DAW می توانند با قیمت پایین تری جایگزین همان سری از Rexroth شوند. به عنوان یک نام تجاری پیشرو در صنعت هیدرولیک چین، تمام شاخه های شرکت ISO9001، ISO14001 و OH SAS18001 را گذرانده اند. شیر قطع کننده فشار Huade® DAW دارای گواهینامه CE است. شیرهای فشار Huade® توانسته است به رسمیت شناخته شده بازار و اعتماد کاربران را به دست آورد.
|
اندازه |
10 |
20 |
30 |
|
|
حداکثر جریان (L/min) |
40 |
100 |
250 |
|
|
فشار زنگ زد |
منحنی مشخصه را ببینید |
|||
|
پورت فشار عملیاتی A (MPa) |
تا 31.5 |
|||
|
حداکثر فشار قابل تنظیم (MPa) |
تا 8، تا 16، تا 31.5 |
|||
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
|||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|||
|
محدوده دمای سیال تحت فشار (℃) |
30- تا 80+ |
|||
|
درجه آلودگی (㎛) |
حداکثر درجه مجاز آلودگی سیال تحت فشار به NAS 1638 کلاس 9 می باشد. |
|||
|
وزن (کیلوگرم) |
و |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
ویژگی ها:
▶ برای نصب زیر صفحه:
▶ 4 عنصر تنظیم:
● دستگیره چرخشی
● آستین با شش گوش داخلی و کلاه محافظ
● دستگیره چرخشی قفل دار با مقیاس
● دستگیره چرخشی با ترازو
▶ 3 درجه بندی فشار
▶ تخلیه شیر برقی از طریق یک شیر جهت دار داخلی
کاربرد:
شیرهای کنترل فشار نوع DAW شیرهای قطع کننده فشار پایلوت هستند. آنها برای تغییر جریان پمپ به پس گذر بدون فشار به محض رسیدن به فشار بارگذاری آکومولاتور استفاده می شوند. کاربردهای بیشتر شیر در سیستم هایی است که پمپ های فشار بالا و پایین دارند. در این حالت پمپ فشار پایین به محض رسیدن به فشار بالا تنظیم شده به بای پس بدون فشار تبدیل می شود.
دریچه های قطع فشار اساساً شامل شیر اصلی با مجموعه قرقره اصلی، شیر پایلوت با عنصر تنظیم فشار و شیر چک می شود. در شیرهای سایز 10، شیر چک در شیر اصلی تعبیه شده است. در سایزهای شیر 25 و 32 شیر چک در یک صفحه جداگانه نصب شده در زیر شیر اصلی تعبیه شده است.

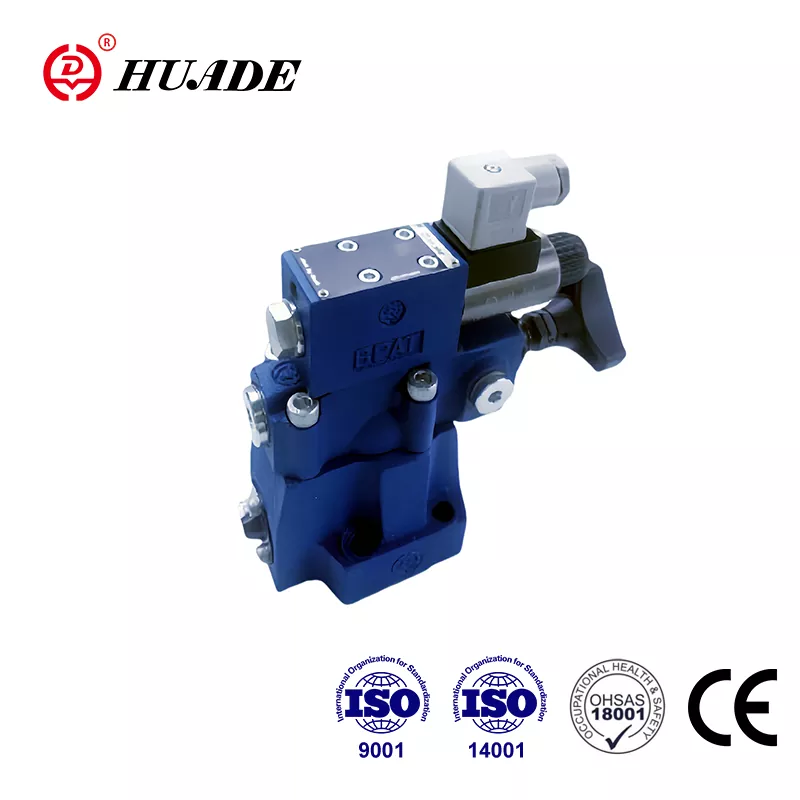

شیر قطع فشار نوع DAW
انحراف جریان پمپ از P به A یا P به T.
پمپ جریان را از طریق شیر چک (1) به سیستم هیدرولیک (P تا A) منتقل می کند. فشار در پورت A از طریق خط پیلوت (3) روی قرقره کنترل خلبان (4) اعمال می شود. در همان زمان، فشار در پورت P از طریق روزنه‌های (5) و (7) به سمت فنری قرقره اصلی (6) و پاپت (8) در شیر پایلوت (2) منتقل می‌شود. به محض رسیدن به فشار قطع تنظیم شده در سیستم هیدرولیک، poppet (8) در برابر فنر (9) بلند می شود. سیال تحت فشار اکنون از طریق روزنه های (5) و (7) به محفظه فنری (11) جریان می یابد. از
در اینجا سیال یا به صورت داخلی از طریق خط کنترل در شیر نوع DA...30B/... و یا از خارج از طریق خط کنترل در شیر نوع DA.30B/..Y به مخزن بازگردانده می شود... به دلیل وجود روزنه ها (5) و (7)، اکنون یک افت فشار در قرقره اصلی وجود دارد (6). قرقره اصلی (6) اکنون از روی صندلی خود بلند می شود و اتصال را از P به T باز می کند. شیر برگشتی (1) اکنون اتصال را از A به P دوز می کند. poppet (8) اکنون توسط فشار سیستم از طریق پیلوت باز نگه داشته می شود. قرقره (4).
انحراف جریان پمپ از P به T یا P به A.
مساحت قرقره پیلوت (4) 17 درصد بیشتر از مساحت موثر پاپت (8) است. بنابراین، نیروی مؤثر روی قرقره خلبان (4) 17٪ بیشتر از نیروی مؤثر بر روی پاپت (8) است. هنگامی که فشار محرک نسبت به فشار قطع توسط یک دریچه که مربوط به دیفرانسیل فشار سوئیچینگ است کاهش می یابد، فنر (9) پاپت (8) را به روی صندلی خود فشار می دهد. سپس فشار روی طرف فنردار قرقره اصلی (6) ایجاد می شود. در ارتباط با فنر (10)، این قرقره اصلی (6) را می بندد و اتصال را از P به T جدا می کند. جریان پمپ یک بار دیگر از طریق آن عبور می کند. شیر چک (1) به سیستم هیدرولیک (P تا A).
با این حال، یک شیر جهت‌دار برقی (12) می‌تواند فشار قطع تنظیم شده را که در زیر شیر پایلوت (2) قرار دارد از P به T یا از P به A تغییر دهد.
ساختار DAW20,30 ...30B
نمادهای DAW...30B
