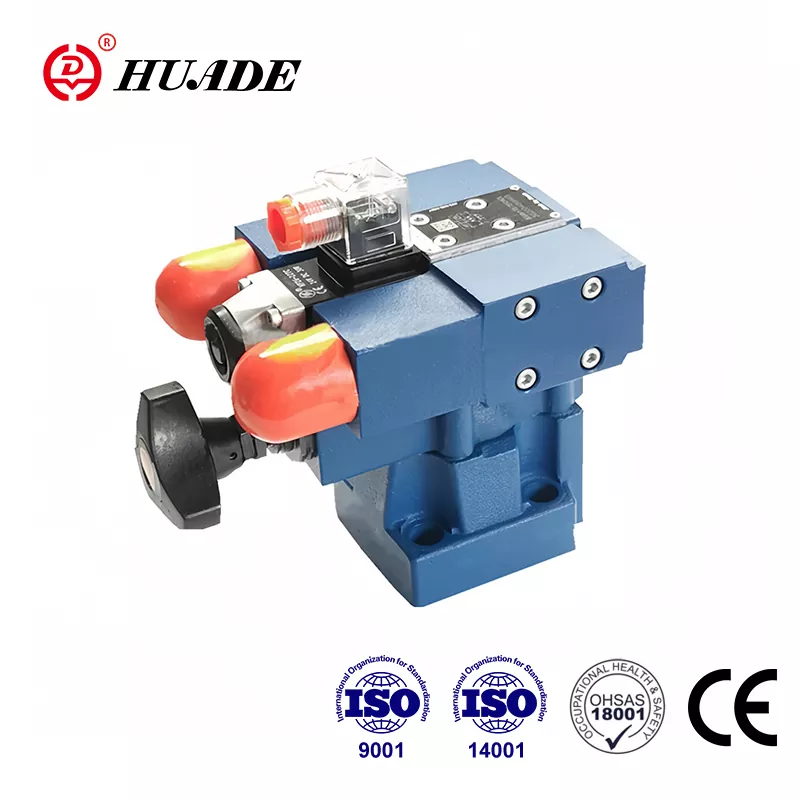

Huade Hydraulic توجه بیشتری به کاربردی بودن محصولات خود دارد. شیر تخلیه فشار DB3U با محصولات شناخته شده با کیفیت خوب و قیمت پایین قابل رقابت است. Huade Hydraulic به دلیل دو همکاری طولانی مدت با Rexroth، فناوری پیشرفته ای را از Rexroth معرفی کرده است. به عنوان یک نام تجاری پیشرو در صنعت هیدرولیک چین، شیرهای فشار شکن Huade® به رسمیت شناختن بازار و اعتماد کاربران را به دست می آورند. تمامی شعب این شرکت ISO9001، ISO14001 و OH SAS18001 را گذرانده اند. محصولات پیشرو Huade® گواهی CCS (انجمن طبقه بندی چین) را دریافت کرده و به طور گسترده در صنایع دریایی استفاده می شود.
|
اندازه |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
جریان (L/min) |
اتصال رشته ای |
100 |
200 |
400 |
600 |
||
|
نصب صفحه زیرین |
- |
200 |
- |
400 |
- |
600 |
|
|
فشار عملیاتی (MPa) |
پورت های A,B,X.up تا 31.5 |
||||||
|
فشار برگشتی (پورت Y) (MPa) |
تا 31.5 |
||||||
|
حداقل فشار تنظیم (MPa) |
منحنی های عملیاتی را ببینید |
||||||
|
حداکثر فشار تنظیم (MPa) |
تا 10 یا 31.5 |
||||||
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
||||||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
||||||
|
محدوده دما (℃) |
30- تا 80+ |
||||||
|
اندازه شیر جهت |
شیر جهت 4WE5 را ببینید |
||||||
ویژگی ها:
▶ نصب زیر صفحه
▶ اتصال رشته ای
▶ نصب در منیفولد
▶ 3 عنصر تنظیم:
. دستگیره چرخشی
. پیچ با شش گوش داخلی و درپوش محافظ
. دستگیره چرخشی با ترازو
▶ کنترل برقی از طریق شیر جهتی نصب شده
کاربرد:
شیر تخلیه فشار DB3U برای محدود کردن فشار کاری استفاده می شود.
انواع شیرهای فشار DB3U شیرهای کاهش فشار پایلوت هستند. آنها ممکن است با استفاده از شیر برقی فعال شده به حالت های مختلف (2 یا 3 مرحله فشار) سوئیچ شوند.
شیرهای فشار شکن عمدتاً از شیر اصلی تشکیل شده است. 4/3,4/1-شیر کنترل جهت (نوع WE5...) و سه شیر پایلوت.
در شرایط بدون انرژی، فشار در پورت A توسط شیر پایلوت (7) تنظیم می شود.
فشار موجود در پورت A روی قرقره اصلی (1) عمل می کند. در همان زمان، فشار از طریق خطوط کنترل (12) و (4) اعمال می شود، که با دهانه های (2) و (3)، در سمت فنری قرقره اصلی (1) و در پاپت (6) نصب شده اند. ) در شیر کنترل پایلوت (7). اگر فشار در پورت A از مقدار تنظیم شده در فنر (8) بیشتر شود، پاپت
(6) در برابر فنر (8) باز می شود.
سیگنال برای این کار به صورت داخلی از طریق خطوط کنترل (12) و (4) از پورت A می‌آید. سیال فشار در سمت فنری قرقره اصلی (1) اکنون از طریق خط کنترل (3)، پاپت (6) جریان می‌یابد. به محفظه فنر (9). در نوع DB3U...30/... به صورت داخلی از طریق خط کنترل (10) به مخزن یا در نوع DB3U..30/..Y.. به صورت خارجی از طریق پورت Y جریان می یابد. به دلیل وجود روزنه ها ( 2) و (3) افت فشار در قرقره اصلی (1) رخ می دهد، اتصال از پورت A به پورت B باز است. اکنون سیال فشار از پورت A به پورت B جریان می یابد در حالی که فشار عملکرد مجموعه شیر را حفظ می کند.
وقتی شیر برقی «a» روشن است: فشار در پورت A توسط شیر پایلوت II تنظیم می‌شود.
وقتی شیر برقی «b» روشن است: فشار در پورت A توسط شیر پایلوت I تنظیم می‌شود.
فشار تنظیم شیر پیلوت (7) باید بیشتر از فشار تنظیم پیلوت I و II باشد.
DB2U را تایپ کنید
شیرهای فشار نوع DB2U عمدتاً از یک شیر کنترل جهت دار (نوع WE5...) و سه شیر پایلوت تشکیل شده است که عملکرد این شیر اساساً مانند شیر نوع DB3U می باشد.
ساختار شیر تخلیه فشار DB3U
نمادها
