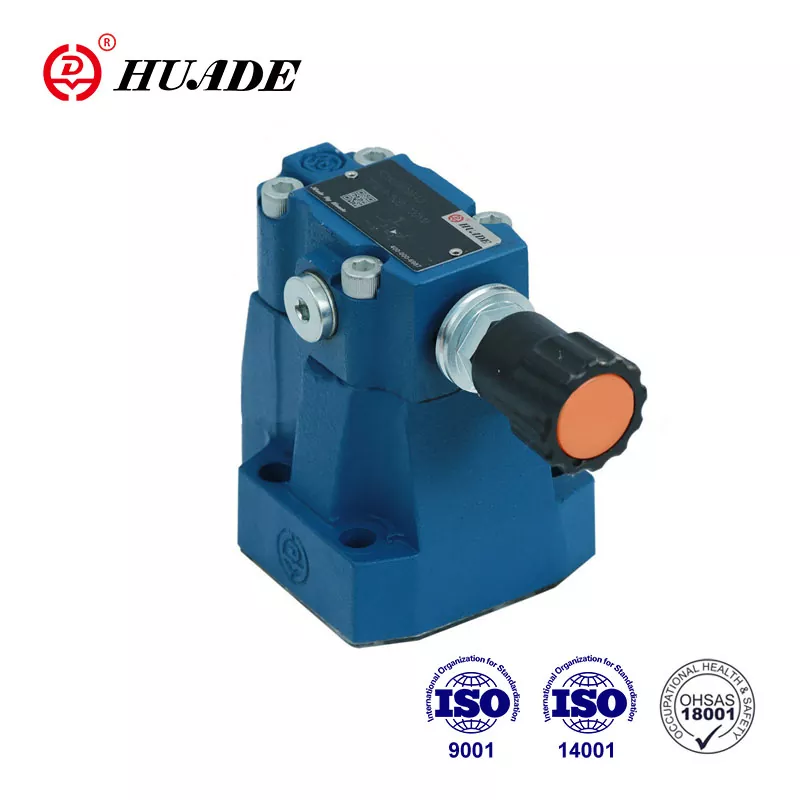

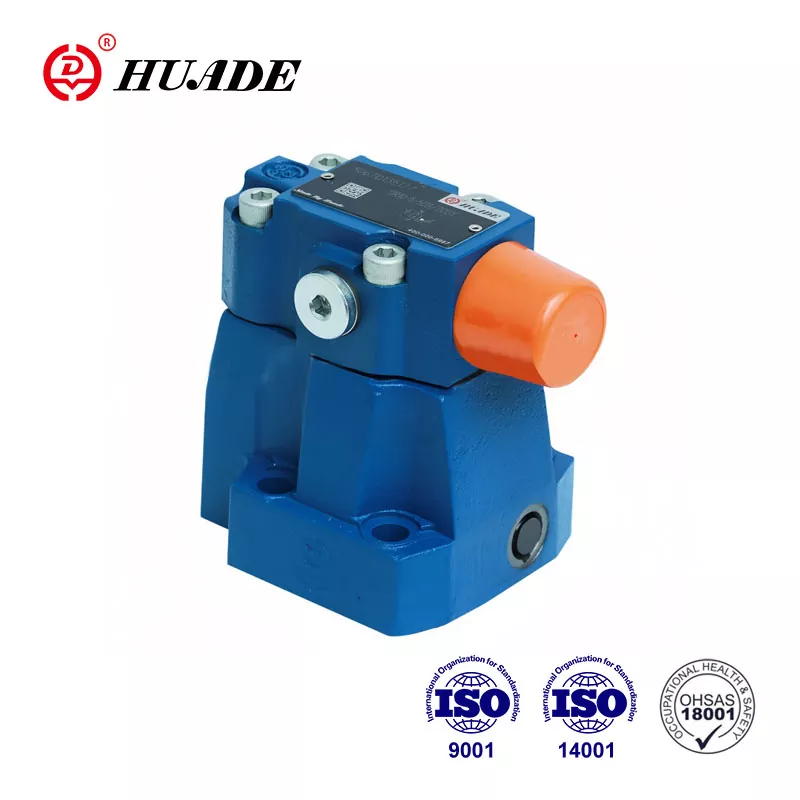

برای کنترل فشار از شیر کاهنده فشار نوع DR 20 استفاده می شود. شیرهای کاهنده فشار Huade® با معرفی تکنولوژی پیشرفته رکسروث و پیشرفته ترین تجهیزات تولیدی از سرتاسر جهان، کیفیت مناسب و قیمت پایینی دارند. Huade یک برند ملی چینی شناخته شده است و محصولات آن به طور گسترده در زمینه های بسیاری مانند ماشین آلات مهندسی، حفاظت از آب، ماشین آلات، نفت و پتروشیمی و غیره استفاده می شود.
|
فشار ورودی، پورت B (MPa) |
تا 31.5 |
|||
|
فشار خروجی، پورت A (MPa) |
تا 5.0، 10.0، 20.0، 31.5 |
|||
|
فشار برگشتی، پورت Y (MPa) |
تا 31.5 |
|||
|
حداکثر جریان (نصب زیر صفحه) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
حداکثر جریان (اتصالات رزوه ای) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
مایع |
روغن معدنی (برای مهر و موم NBR) یا |
|||
|
محدوده دمای سیال (℃) |
-30 تا +80 |
|||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|||
|
عزیز از آلودگی |
حداکثر درجه مجاز از |
|||
|
منحنی های مشخصه (اندازه گیری شده در v=41mm2/s و t=50℃) |
||||
ویژگی ها:
▶ نصب زیر صفحه
▶ برای اتصالات رزوه ای
▶ برای نصب منیفولد
▶ 4 عنصر تنظیم:
. دستگیره چرخشی
. آستین با شش گوش و کلاه محافظ،
. دستگیره چرخشی قابل قفل با ترازو
. دستگیره چرخشی با ترازو
▶ 4 تنظیم فشار، شیر چک اختیاری (فقط برای شیر برای نصب زیر صفحه)
کاربرد:
شیر کاهش فشار پایلوت DR 20 برای کاهش فشار در سیستم است.
شیرهای فشار نوع DR 20 شیرهای کاهش فشار پایلوت هستند که از مدار ثانویه کنترل می شوند. آنها اساساً از شیر اصلی (1) با درج قرقره اصلی (3) و شیر پایلوت (2) با عنصر تنظیم فشار تشکیل شده اند.
در حالت استراحت، دریچه ها باز هستند، سیال می تواند آزادانه از درگاه B به پورت A از طریق درج اصلی قرقره (3) عبور کند.
فشار موجود در پورت A روی قسمت پایین قرقره اصلی اعمال می شود. در همان زمان فشاری روی توپ (6) در شیر پیلوت (2) از طریق دهانه (4) در سمت فنری پیستون اصلی (3) و از طریق درگاه (5) وارد می شود. همان طور که از طریق سوراخ (7)، خط کنترل (8)، سوپاپ برگشت (9) و روزنه (10) روی توپ (6) عمل می کند. با توجه به تنظیم فنر (11)، فشار در جلوی توپ (6)، در پورت (5) و در محفظه فنر (12) ایجاد می شود، که پیستون کنترل (13) را در
موقعیت باز سیال می تواند آزادانه از درگاه B به پورت A از طریق درج قرقره اصلی (3) جریان یابد، تا زمانی که فشار در پورت A از مقدار تعیین شده در فنر (11) فراتر رود و توپ (6) را باز کند.
پیستون (13) به سمت بسته شدن حرکت می کند.
فشار کاهش یافته مورد نظر زمانی حاصل می شود که تعادل بین فشار در پورت A و فشار تنظیم شده در فنر (11) حاصل شود. تخلیه روغن پایلوت از محفظه فنر (14) به مخزن از طریق خط کنترل (15) به صورت خارجی انجام می شود.
جریان بازگشت آزاد از پورت A به B را می توان با نصب یک شیر بازرسی اختیاری (16) بدست آورد.
اتصال گیج فشار (17) اجازه می دهد تا فشار کاهش یافته در پورت A نظارت شود.
ساختار نصب زیر صفحه نوع DR 20...50B
نمادهای DR ...50B
