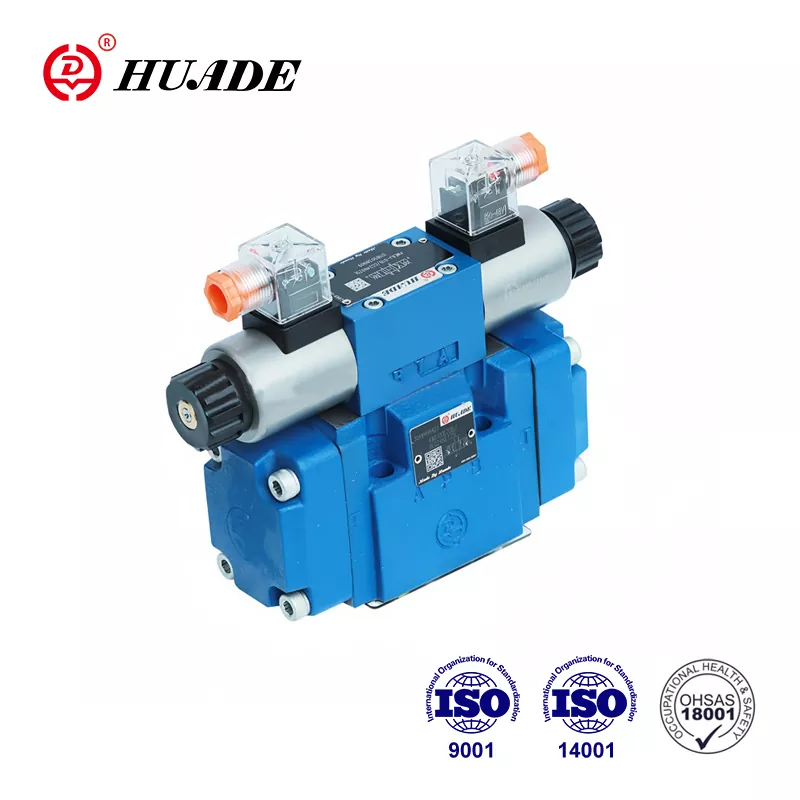

شیر کنترل جهت 4weh 16 j

• ویژگی های محصول: عملکرد الکترو هیدرولیک ، طراحی سازگار با رکسروت ، نصب زیر صفحه
• مشخصات: سری 4WEH16 ، حداکثر 35 MPa فشار عملیاتی ، Solenoids DC/AC مرطوب
• برنامه های کاربردی: ماشین آلات مهندسی ، ماشین آلات ، کشتی سازی ، هوافضا ، حمل و نقل ریلی

ارسال استعلام دانلود PDF

توضیحات محصول

Huade Hydraulic با همکاری استراتژیک بین دولت های چینی و آلمان در سال 1979 ، دو تجربه همکاری طولانی مدت با رکسروت داشته است. Huade® 4weh 16 J Electro Hydraulic Direction Dilection Direction یک جایگزین ارزان برای شیر رکسروت در همان سری است. این کارخانه از ISO9001 ، ISO14001 و OH SAS18001 عبور کرده است. Huade Hydraulic استرس زیادی بر کیفیت می گذارد. برای اطمینان از کیفیت بالای دریچه های هیدرولیک ، این کارخانه بیش از 750 قطعه تجهیزات تولید پیشرفته وارد شده از سراسر جهان را اداره می کند. محصولات هیدرولیک Huade® به طور گسترده ای در ماشین آلات مهندسی و ساخت و ساز ، ابزار ماشین ، حفاظت از محیط زیست ، کشتی سازی ، هوافضا ، ترانزیت ریلی ، صنعت نظامی و سایر زمینه ها مورد استفاده قرار می گیرد.

پارامتر محصول شیر کنترل جهت 4weh 16 j

نوع 4WEH16
فشار عملیاتی ، حداکثر. (MPA) -Port P ، A ، B		H-4WEH16	4weh16
		به 35	به 28
بندر تی	تخلیه روغن خلبان خارجی (MPA)	به 25	به 25
	خلبان روغن تخلیه داخلی (MPA)	Solenoid (DC)	solenoid (AC)
		به 16	به 10
		برای فشار محور غیرممکن است شیر 3 موقعیتی برای خلبانی روغن تخلیه داخلی
درگاه	تخلیه روغن خلبان خارجی (MPA)	= 16	10 ～
فشار خلبان حداقل.	تخلیه روغن خلبان خارجی (MPA) منبع تغذیه خلبان داخلی (MPA)	شیر 3 موقعیتی ، 1.2 شیر 2 موقعیتی ، با افست بهار 1.2 شیر 2 موقعیتی با افست هیدرولیک 1.2


	منبع تغذیه خلبان داخلی (MPA)	برای Spools C ، F ، G ، H ، P ، T ، V ، Z ، S (با استفاده از قبل از بار دریچه یا یک جریان به اندازه کافی بزرگ) 0.45
فشار عملیاتی حداکثر (MPA)		به 25
مایع هیدرولیک		روغنهای معدنی یا استر فسفات
محدوده دمای مایعات فشار （℃）		-30 ～+80
دامنه ویسکوزیته (MM2/S)		10 ～+800

ویژگی محصول و کاربرد دریچه کنترل جهت 4weh 16 j

ویژگی ها:

▶ شیرهای مورد استفاده برای کنترل توقف شروع و جهت جریان سیال

▶ عملیات الکترو هیدرولیک (WEH) ، عملکرد هیدرولیک (WH)

▶ برای نصب زیر

▶ بهار یا فشار محور ، بهار یا افست هیدرولیک

▶ Solenoids Wet-Pin DC یا AC ، اختیاری

repride دستی ، اختیاری

connection اتصال الکتریکی به عنوان اتصال فردی یا مرکزی

▶ تغییر تنظیم زمان ، اختیاری

▶ شیر از قبل بار در کانال P شیر اصلی ، اختیاری

▶ تجهیزات کمکی به برگه داده

تنظیم سکته مغزی در قرقره اصلی ، اختیاری

تنظیم سکته مغزی و/یا نشانگر موقعیت پایان ، اختیاری

سوئیچ محدودیت مکانیکی یا القایی (نوع مجاورت) در قرقره اصلی ، اختیاری

▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H

برنامه:

دریچه های کنترل جهت 4Weh 16 J برای کنترل متوقف کردن شروع و جهت جریان سیال استفاده می شود.

توابع ، بخش شیر کنترل جهت 4weh 16 j

دریچه های جهت دار نوع 4weh ..

دریچه های نوع weh شیرهای قرقره جهت دار با عملکرد الکترو هیدرولیک هستند

دریچه های جهت دار اساساً از دریچه اصلی با مسکن (1) ، قرقره کنترل اصلی (2) ، یک یا دو چشمه بازگشت و شیر خلبان (4) با یک یا دو سولنوئید تشکیل شده است.

قرقره کنترل اصلی (2) در دریچه اصلی در خنثی یا در موقعیت اولیه یا توسط چشمه ها نگه داشته می شود.

نمای برش 4weh
