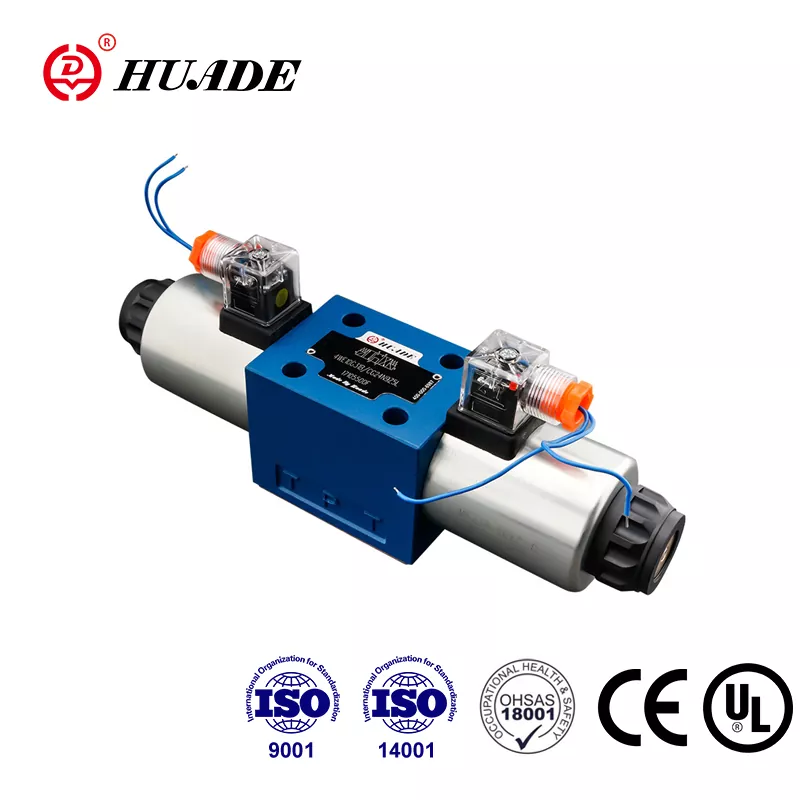

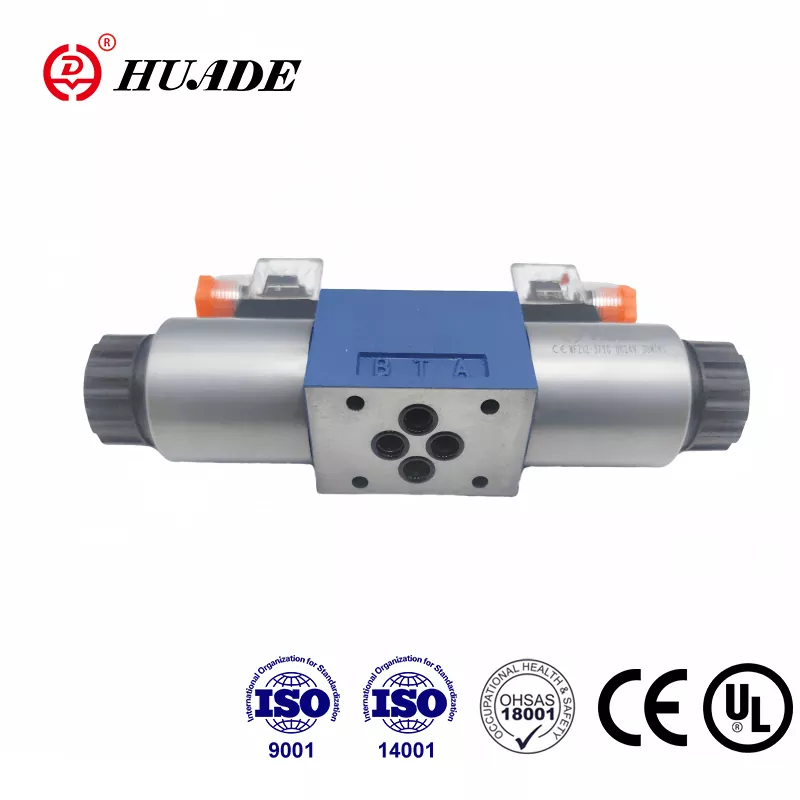

هیدرولیک پکن هواد در سال 1979 تأسیس شد ، اکنون به یک گروه بزرگ شرکت دولتی که متخصص در طراحی ، ساخت و خدمات دریچه ها و تجهیزات هیدرولیک است ، تبدیل شده است. Huade® Directional Spool Valve Type 4We 10 D یک جایگزین مقرون به صرفه برای همان مدل ارائه شده توسط Rexroth است. سری دریچه جهت Solenoid از گواهینامه های CE و UL عبور کرده است. دریچه ها در کارتن های استاندارد با برچسب های ضد جعلی بسته بندی می شوند. این کارخانه گواهینامه های سیستم مدیریت کیفیت ، مدیریت محیط زیست و مدیریت بهداشت و ایمنی شغلی را تصویب کرده است. دریچه های جهت دار هیدرولیک Huade® به طور گسترده ای در سیستم هیدرولیک دنده فرمان دریایی ، سیستم جرثقیل Slewing و سیستم هیدرولیک پروانه قابل تنظیم ، Huade صاحب یک گروه مشتری عظیم در صنعت دریایی است.
|
فشار عملیاتی حداکثر. |
درگاه های A.B.P (MPA) |
به 31.5 |
|
پورت T (MPA) |
16 |
|
|
حداکثر جریان (l/min) |
120 |
|
|
مقطع (موقعیت سوئیچینگ 0): |
با نماد q تقریباً 6 ٪ از منطقه اسمی |
|
|
مایع فشار |
روغنهای معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
|
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
|
|
دامنه ویسکوزیته (MM2/S) |
2.8 ~ 500 |
|
|
وزن (کیلوگرم) |
دریچه با 1 سولنوئید |
5.1 (DC) ، 4.3 (AC) |
|
دریچه با 2 سولنوئید |
6.7 (DC) ، 5.1 (AC) |
|
ویژگی ها:
▶ سوپول قرقره جهت دار مستقیم به عنوان نسخه استاندارد
pin Pin DC یا Solenoids AC با سیم پیچ قابل جابجایی
▶ طرح کلی کامل
▶ ممکن است سیم پیچ بدون باز کردن محفظه فشار فشار جایگزین شود
▶ انتخاب اتصالات الکتریکی مرکزی یا فردی
▶ تحویل بیش از حد اختیاری
▶ عمر طولانی
▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H
برنامه:
4we 10 d دریچه قرقره جهت دار است. این شروع ، توقف و جهت یک سیال را کنترل می کند.
دریچه های جهت دار اساساً شامل مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) هستند. در حالت استراحت ، قرقره کنترل (3) با استفاده از چشمه های برگشتی (4) در موقعیت مرکزی یا اولیه خود برگزار می شود (به جز در مورد قرقره های ضربه ای). قرقره کنترل (3) توسط سولنوئیدهای پین مرطوب (2) اداره می شود. نیروی سولنوئید (2) بر روی قرقره کنترل (3) عمل می کند و آن را از موقعیت استراحت خود به سمت موقعیت نهایی مورد نظر منتقل می کند. این اجازه می دهد تا جریان آزاد از P به A و B به T یا P به B و A به T.
بر روی solenoid de-ergizing (2) قرقره کنترل (3) با بازگشت بهار (4) به موقعیت اولیه خود بازگردانده می شود.
تحویل دست بیش از حد (5) PEMITS CONTROL CONTROL SPOOL (3) که بدون انرژی سولنوئیدها منتقل می شوند.
نمودار ساختار سری WE 10 30B
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود
3. محصولات بدون زیر مجموعه هنگام ترک کارخانه ، در صورت نیاز به آنها ، لطفاً به طور ویژه سفارش دهید.
4. پیچ های ثابت دریچه باید مطابق پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده شوند
5. زبری سطح مرتبط با شیر به 0.8 مورد نیاز است.
6. سطح سطح جفت جفت گیری به 0.01/100mm مورد نیاز است.
