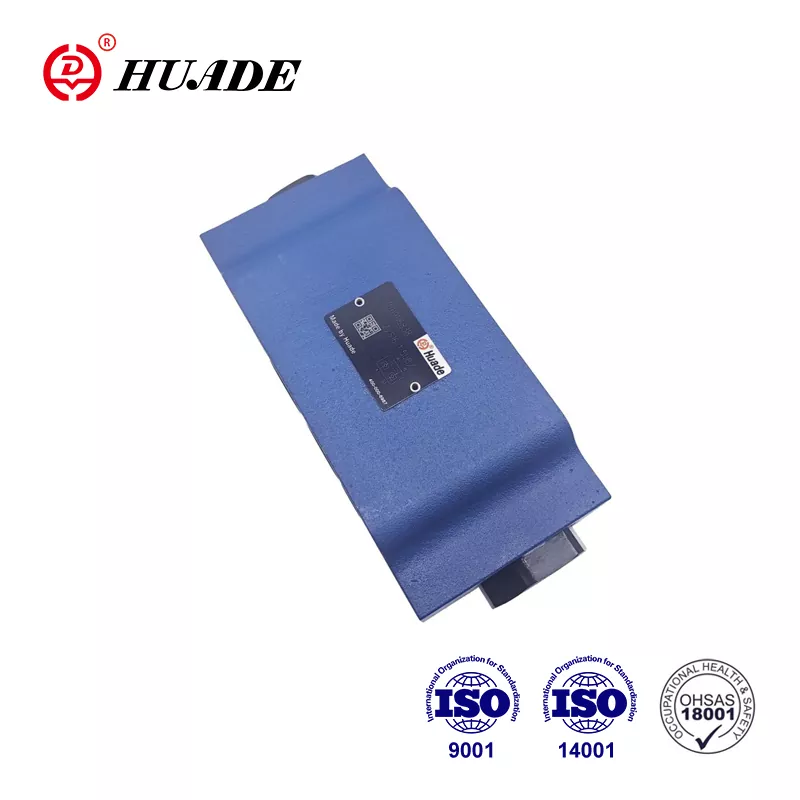

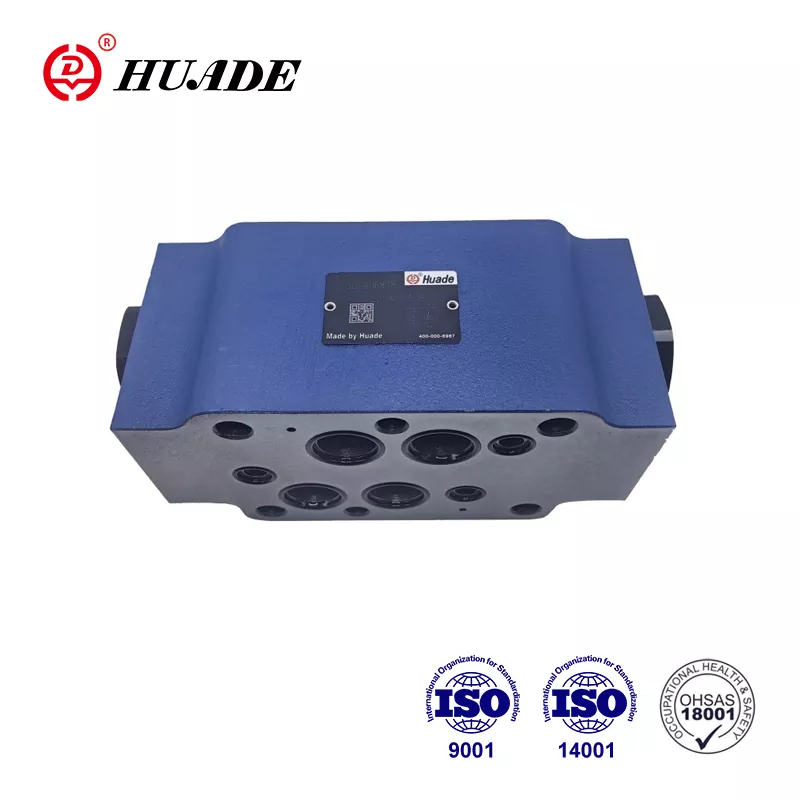

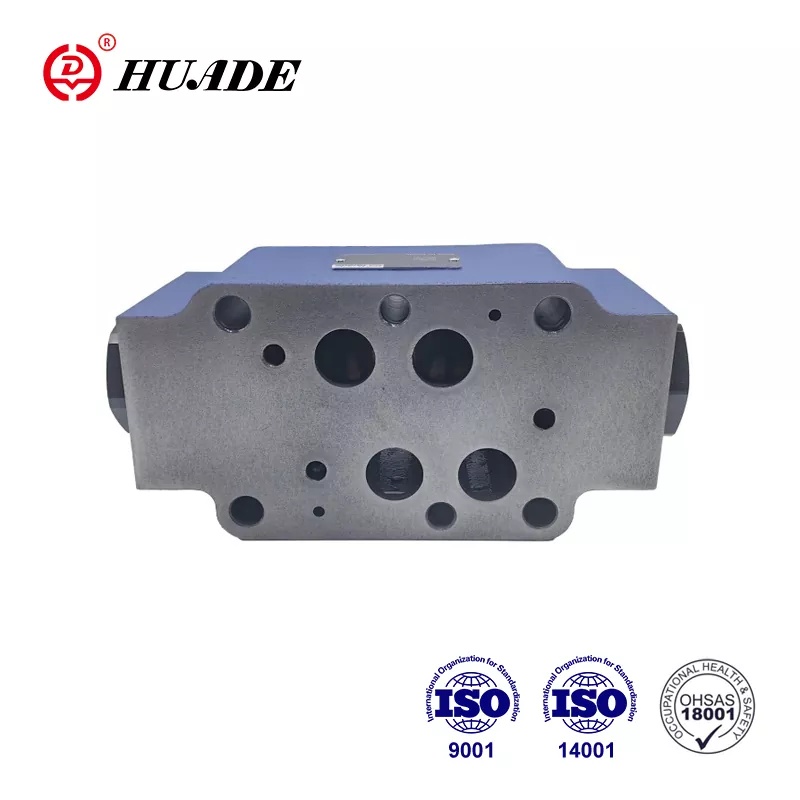

صفحه ساندویچ دریچه Z2S 22 را بررسی کنید

Huafilter تنها یک نماینده مجاز در خارج از کشور گروه صنعتی هیدرولیک پکن هواد در سال 2023 است. ما در تهیه دریچه های چک هیدرولیک برای سالها در چین تخصص داریم. ما کیفیت ساندویچ دریچه چک صفحه Z2S 22 را که به مدت یک سال فروخته ایم تضمین می کنیم. ما مطمئن هستیم که کیفیت مطابق با نیازهای شما است. دریچه های چک ما همیشه به استانداردهای بین المللی رسیده است. ما با مهندسان باتجربه که پشتیبانی فنی به موقع را ارائه می دهند ، خدمات خوبی پس از فروش ارائه می دهیم. اگر به دنبال دریچه های هیدرولیک با کیفیت بالا ، قیمت پایین و عملکرد پایدار هستید ، لطفاً با ما تماس بگیرید.

ارسال استعلام دانلود PDF

توضیحات محصول

Huade به عنوان تولید کننده پیشرو در فناوری انتقال و کنترل هیدرولیک ، دو تجربه همکاری طولانی مدت با رکسروت دارد. Huade® Check Valves Z2S 22 با محصولات خوب با کیفیت و قیمت پایین رقابت می کند. این کارخانه ISO9001 ، ISO14001 و OH SAS18001 را پشت سر گذاشته است. دریچه های Check Huade® از نظر فناوری پیشرفته تر و با دوام تر از محصولات مشابه در این خط هستند. این یک مارک ملی خوب در چین است. دریچه های هیدرولیک Huade به دلیل عملکرد برتر در صنعت نظامی و سایر زمینه ها به طور گسترده مورد استفاده قرار می گیرد.

پارامتر محصول صفحه ساندویچ دریچه چک Z2S 22

اندازه	6	10	16	22
max.flow (l/min)	به 60	به 120	به 300	به 450
Max.Operating Pressure (MPA)	به 31.5
فشار ترک خوردگی (MPA)	منحنی های مشخصه را ببینید
جهت	نمادها را ببینید
نسبت منطقه	A1/A2 = 1: 3	A1/A2 = 1: 11.45	A1/A2 = 1: 11.8	A1/A2 = 1: 13.6
نسبت منطقه	A1/A2 = 1: 3	A3/A2 = 1: 2.86	A3/A2 = 1: 2.8	A3/A2 = 1: 2.8
مایع فشار	روغنهای معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM)
محدوده دمای مایعات فشار （℃）	-30 ～+80
دامنه ویسکوزیته (MM2/S)	2.8 تا 500
وزن (کیلوگرم)	تقریباً .0.8	تقریباً 3	تقریباً .6.5	تقریباً 12

ویژگی محصول و استفاده از صفحه ساندویچ دریچه چک Z2S 22

ویژگی ها:

▶ برای استفاده در مجامع انباشت عمودی

▶ برای بسته شدن رایگان نشت یک یا دو درگاه سرویس

▶ الگوی انتقال به DIN 24 340 فرم A ، ISO4401 و CETOP - RP 121H

برنامه:

شیر شیر Z2S 22 برای نصب انباشت عمودی استفاده می شود. در صورت لزوم می تواند یک یا دو درگاه روغن کار را بدون نشت مهر و موم کند.

توابع ، بخش ، نمادهای صفحه ساندویچ دریچه چک Z2S 22

خلبان هیدرولیک شیرهای چک کار شده Z2S 22 سری جدیدی با طراحی صفحه ساندویچ است. آنها برای بسته شدن بدون نشت یک یا دو درگاه سرویس ، حتی برای مدت طولانی استفاده می شوند. جریان آزاد از A1 تا A2 یا B1 تا B2 رخ می دهد. جریان در A1 B1 جهت مخالف مسدود شده است. هنگامی که مایعات از A1 به A2 جریان می یابد ، قرقره تحت فشار قرار می گیرد و به سمت راست هل داده می شود ، در نتیجه دریچه توپ توپ را باز می کند که سپس پاپت را باز می کند. برای اطمینان از بسته شدن صحیح دریچه ، درگاه های سرویس A2 B2 از شیر جهت دار باید در موقعیت خنثی به مخزن وصل شوند.

نماد Z2s

نمونه مدار معمولی Z2S
