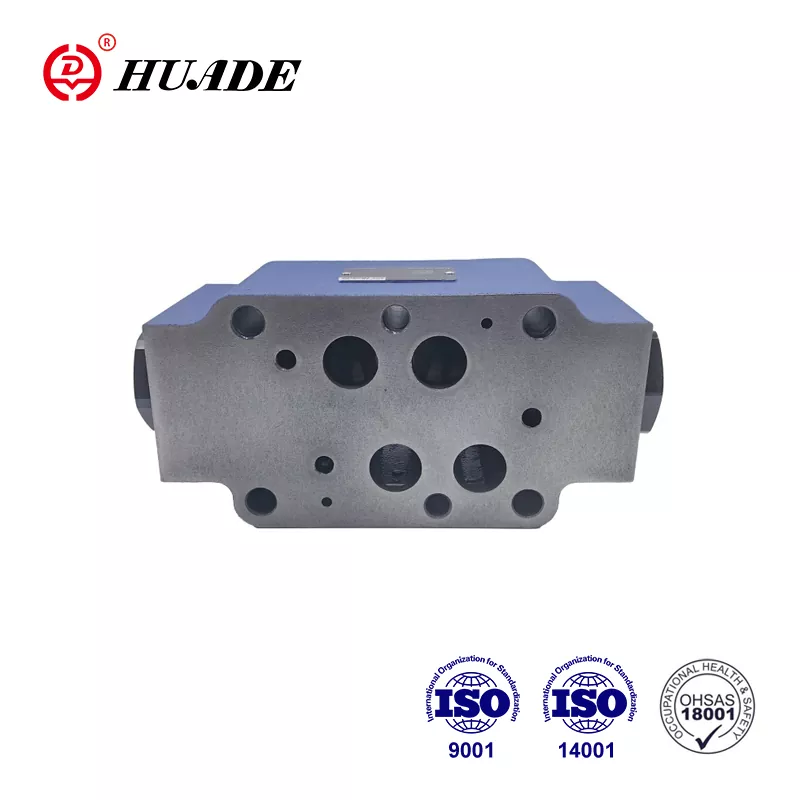

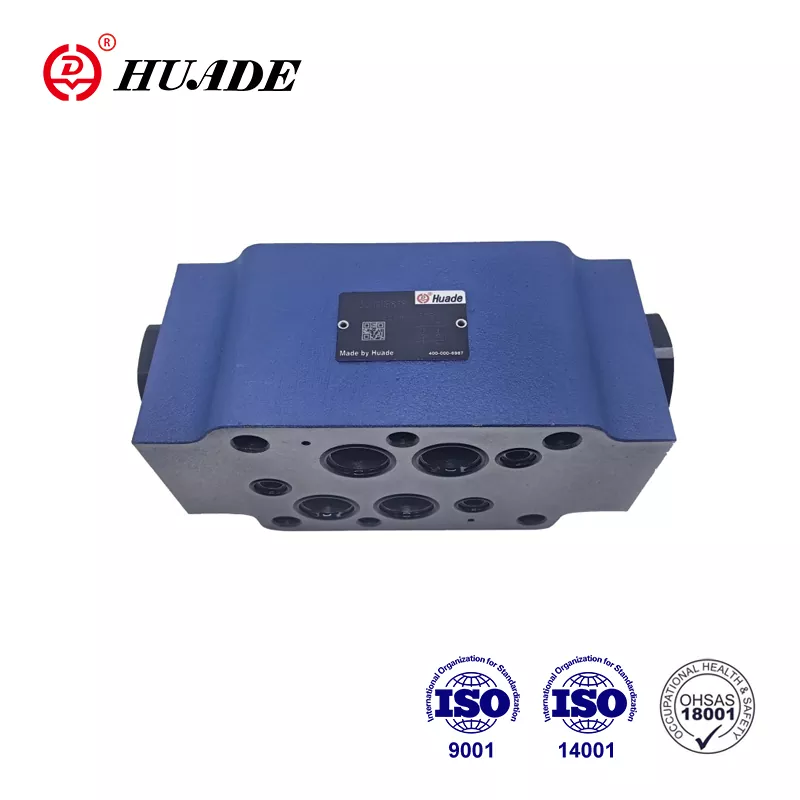

صفحه ساندویچ دریچه Z2S 16 را بررسی کنید

Huafilter برای سالها در چین صادرات دریچه های جهت دار هیدرولیک Huade® را کنترل می کند. ما بسیار مفتخریم که تنها یک نماینده مجاز در خارج از کشور گروه صنعتی هیدرولیک پکن هواد از سال 2023 هستیم. ما کیفیت ساندویچ شیرهای چک صفحه Z2S 16 را برای یک سال تضمین می کنیم. ما مطمئن هستیم که کیفیت مطابق با نیازهای شما است. تیم اختصاصی ما خدمات پیش فروش حرفه ای و خدمات پس از فروش را ارائه می دهد ، با مهندسان باتجربه پشتیبانی فنی به موقع را ارائه می دهند. اگر به دنبال دریچه های هیدرولیک با کیفیت بالا ، قیمت پایین و عملکرد پایدار هستید ، لطفاً با ما تماس بگیرید.

ارسال استعلام دانلود PDF

توضیحات محصول

هواد با همکاری استراتژیک بین دولت های چینی و آلمان در سال 1979 تأسیس شد ، دو بار با رکسروت همکاری کرد. Huade® Check Valve Z2S 16 می تواند Z2S 16 Rexroth را در همان سری جایگزین کند. قیمت مناسب تر است. این کارخانه دارای سیستم بازرسی خوبی برای اطمینان از عملکرد پایدار است. هر Z2S 16 قبل از ترک کارخانه در کارتن های استاندارد و بسته بندی های پلاستیکی ضد آب بسته بندی می شود. Huade از ISO9001 ، ISO14001 و OH SAS18001 گذشت. از دریچه های جهت دار هیدرولیک Huade® به دلیل عملکرد قابل اعتماد در صنعت نظامی استفاده می شود. این یک مارک ملی قدیمی در چین است.

پارامتر محصول صفحه ساندویچ شیر چک Z2S 16

اندازه	6	10	16	22
max.flow (l/min)	به 60	به 120	به 300	به 450
Max.Operating Pressure (MPA)	به 31.5
فشار ترک خوردگی (MPA)	منحنی های مشخصه را ببینید
جهت	نمادها را ببینید
نسبت منطقه	A1/A2 = 1: 3	A1/A2 = 1: 11.45	A1/A2 = 1: 11.8	A1/A2 = 1: 13.6
نسبت منطقه	A1/A2 = 1: 3	A3/A2 = 1: 2.86	A3/A2 = 1: 2.8	A3/A2 = 1: 2.8
مایع فشار	روغنهای معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM)
محدوده دمای مایعات فشار （℃）	-30 ～+80
دامنه ویسکوزیته (MM2/S)	2.8 تا 500
وزن (کیلوگرم)	تقریباً .0.8	تقریباً 3	تقریباً .6.5	تقریباً 12

ویژگی محصول و کاربرد صفحه ساندویچ دریچه چک Z2S 16

ویژگی ها:

▶ برای استفاده در مجامع انباشت عمودی

▶ برای بسته شدن رایگان نشت یک یا دو درگاه سرویس

▶ الگوی انتقال به DIN 24 340 فرم A ، ISO4401 و CETOP - RP 121H

برنامه:

این شیر شیر Z2S برای نصب انباشت عمودی استفاده می شود. در صورت لزوم می تواند یک یا دو درگاه روغن کار را بدون نشت مهر و موم کند.

توابع ، بخش ، نمادهای صفحه ساندویچ دریچه چک Z2S 16

خلبان کنترل شده شیر نوع Z2S 16 طراحی صفحه ساندویچ است. از آن برای بسته شدن بدون نشت یک یا دو درگاه سرویس ، حتی برای مدت طولانی استفاده می شود. جریان آزاد از A1 تا A2 یا B1 تا B2 رخ می دهد. جریان در A1 B1 جهت مخالف مسدود شده است. هنگامی که مایعات از A1 به A2 جریان می یابد ، قرقره تحت فشار قرار می گیرد و به سمت راست هل داده می شود ، در نتیجه دریچه توپ توپ را باز می کند که سپس پاپت را باز می کند. برای اطمینان از بسته شدن صحیح دریچه ، درگاه های سرویس A2 B2 از شیر جهت دار باید در موقعیت خنثی به مخزن وصل شوند.

نماد Z2s

نمونه مدار معمولی Z2S

تگ های داغ: Sandwich Sandwich Plate Z2S 16 ، چین ، تولید کننده ، تأمین کننده ، کارخانه ، عمده فروشی ، قیمت پایین ، کیفیت ، بادوام را بررسی کنید
