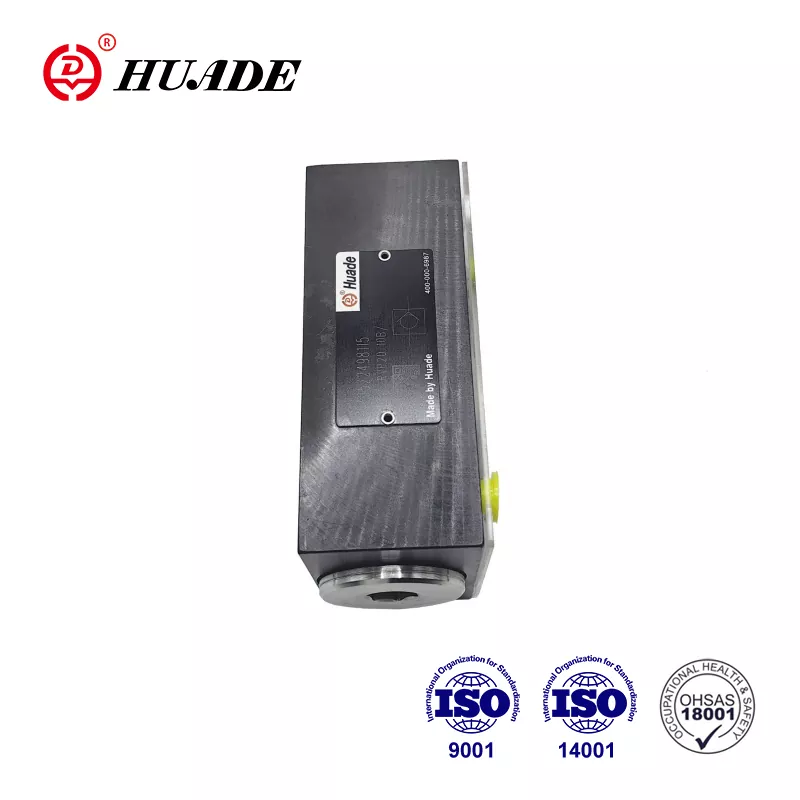

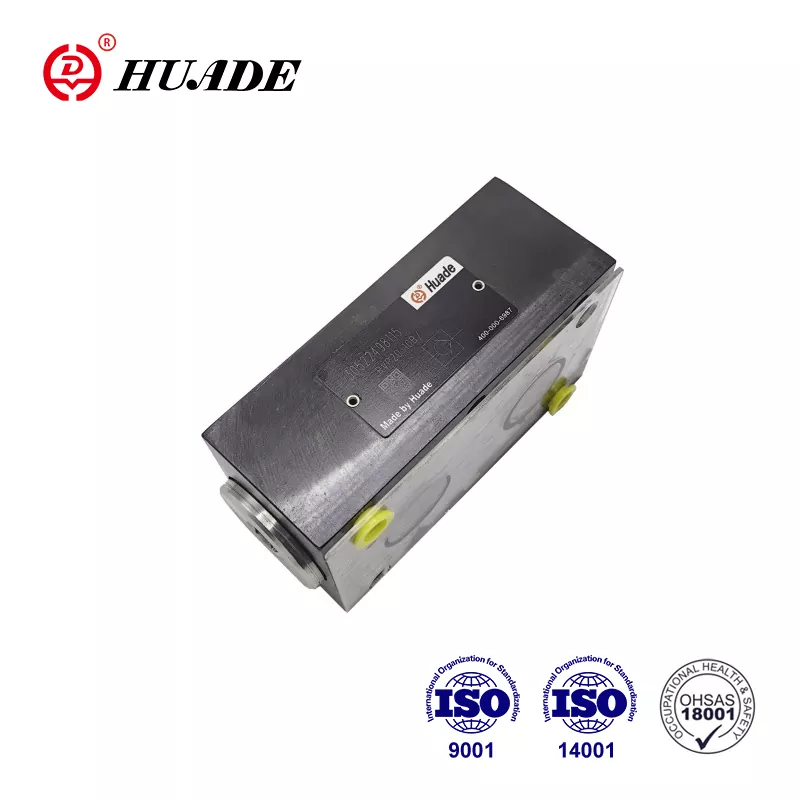

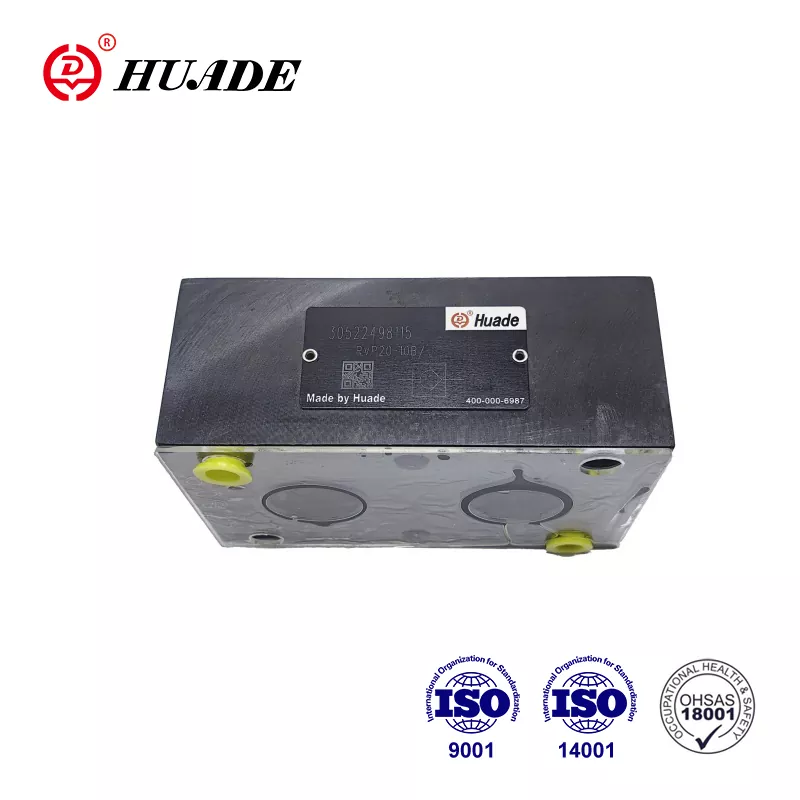

با همکاری Rexroth برای دومین بار در سال 1995، شیر چک با کارایی بالا RVP 20 Huade می تواند به طور کامل جایگزین سوپاپ مشابه ارائه شده توسط Rexroth شود. قیمتش مناسب تره تمام شیرهای بازرسی Huade® RVP 20 دارای یک سال گارانتی هستند. این کارخانه ISO9001، ISO14001 و ISO45001 را گذرانده است. شیرهای چک Huade® به طور گسترده در ماشین آلات مهندسی و ساخت و ساز، متالورژی، ماشین آلات و غیره استفاده می شود. این یک نام تجاری قدیمی در چین است.
|
داده های فنی |
|||||||||
|
اندازه |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
فشار عملیاتی، حداکثر (MPa) |
31.5 |
||||||||
|
فشار باز شدن (MPa) |
0.05 |
||||||||
|
فلوئیک فشار |
روغن های معدنی یا استر فسفات |
||||||||
|
محدوده دمای سیال تحت فشار (℃) |
-30+80 |
||||||||
|
محدوده ویسکوزیته (mm2/s) |
2.8 ~ 500 |
||||||||
|
ثابت کردن موقعیت |
اختیاری |
||||||||
ویژگی ها:
▶ اتصال زیر صفحه
▶ بسته شدن بدون نشتی در یک جهت
کاربرد:
شیر برگشتی RVP 20 عمدتاً در خروجی پمپ به عنوان شیر فشار برگشتی و شیر بای پس استفاده می شود.
شیر چک نوع RVP 20 وظیفه دارد، ترجیحاً یک جریان بدون نشتی را در یک جهت ببندد و جریان آزاد را در جهت مخالف اجازه دهد. نمودار ساختار به شرح زیر است. اساساً از محفظه (1)، فنر فشاری (2) و صندلی فنری (4) تشکیل شده است. حرکت پاپت (2) که روی قطر بیرونی آن هدایت می شود، توسط یک توقف مکانیکی محدود می شود. فنر فشرده سازی داخلی (3) از حرکت بسته شدن پشتیبانی می کند. علاوه بر این، فنر فشاری (3) پاپپت (2) را در موقعیت بسته نگه می دارد، حتی زمانی که جریانی از شیر وجود ندارد.
نماد
نمودار ساختار
①مسکن ②پاپت ③بهار ④صندلی فنری
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 ㎛ است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.
3. محصولات بدون subplate هنگام خروج از کارخانه، در صورت نیاز، لطفا به طور خاص سفارش دهید.
4. پیچ های ثابت سوپاپ باید سطح شدت بالایی داشته باشند (کلاس 10.9). لطفاً آنها را با توجه به پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.
5. زبری سطح متصل شده با شیر 0.8 مورد نیاز است.
6. پایان سطح قطعه جفت گیری به 0.01/100mm مورد نیاز است.
