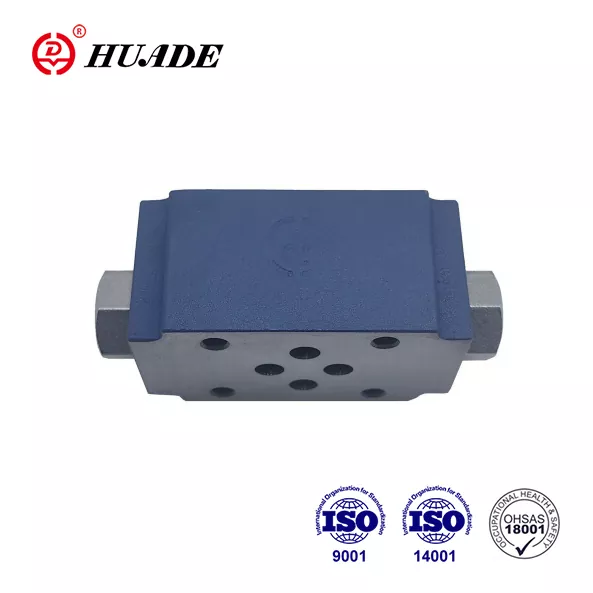

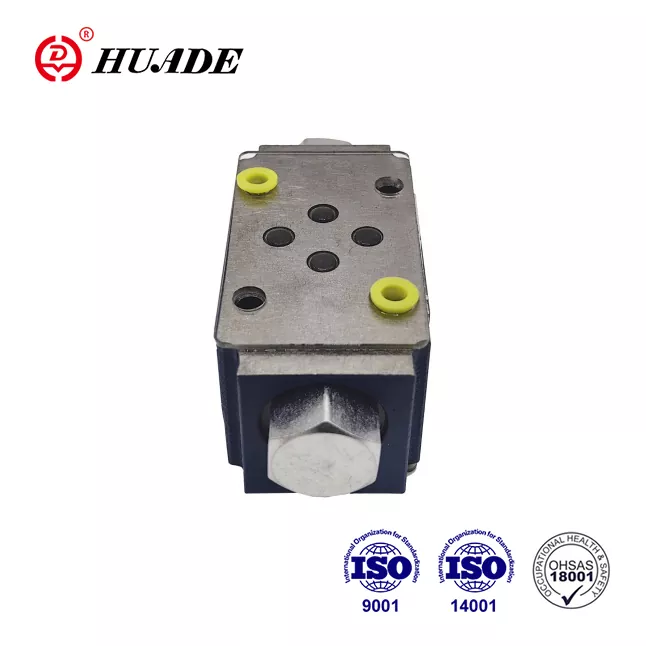

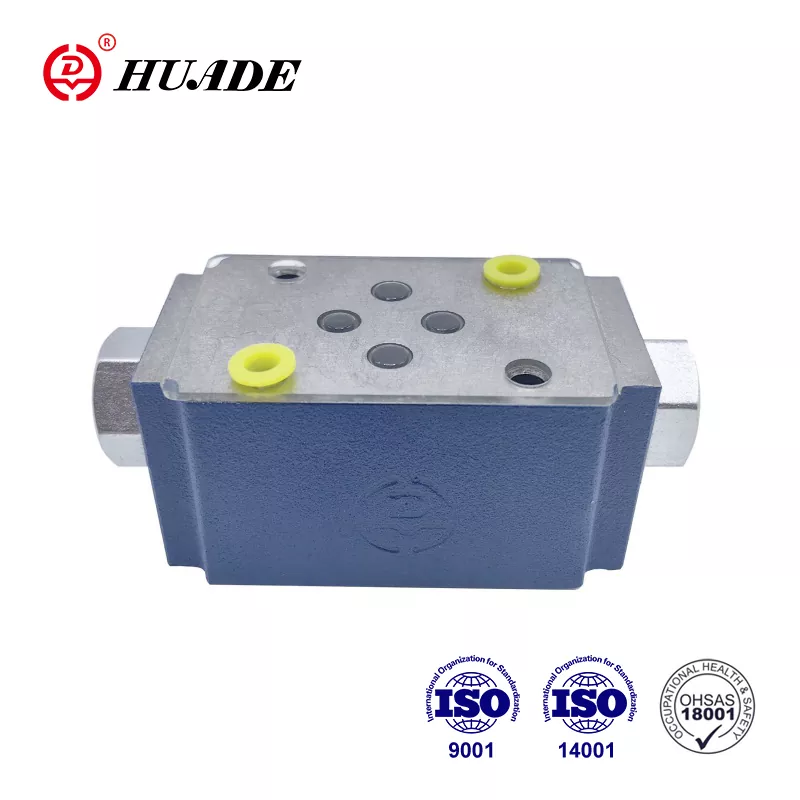

دریچه چک ساندویچ صفحه Z2S 6

تجارت اصلی Huafilter صادرات محصولات هیدرولیک Huade® و تعمیر سیستم های هیدرولیک است. ما در سال 2023 تنها نماینده مجاز خارج از کشور گروه صنعتی هیدرولیک Beijing Huade شدیم. قیمت این صفحه ساندویچ سوپاپ Z2S 6 مناسب تر است. در چین و کشورهای خارجی به شدت فروخته می شود. ما خدمات پس از فروش خوبی را با مهندسین مجرب ارائه می دهیم که پشتیبانی فنی به موقع را ارائه می دهند. ما کیفیت تمام شیرهای هیدرولیک را به مدت یک سال تضمین می کنیم. اگر به دنبال شیرهای هیدرولیک با کیفیت بالا، قیمت پایین و عملکرد پایدار هستید، لطفا با ما تماس بگیرید.

ارسال استعلام دانلود PDF

توضیحات محصول

با توجه به هفت سال تجربه در همکاری با Rexroth از سال 1979، Huade تکنولوژی پیشرفته را از Rexroth ترکیب کرده است. شیر برگشتی Huade® Z2S 6 می تواند به طور کامل جایگزین همان سری ارائه شده توسط Rexroth شود. قیمت بهتری داره این کارخانه ISO9001، ISO14001 و OH SAS18001 را گذرانده است. شیرهای هیدرولیک Huade® به دلیل عملکرد قابل اعتماد در صنایع نظامی استفاده می شود. از نظر فناوری پیشرفته تر و بادوام تر از محصولات مشابه در این خط است. این یک برند ملی شناخته شده در چین است.

پارامتر محصول صفحه ساندویچ شیر چک Z2S 6

اندازه	6	10	16	22
حداکثر جریان (L/min)	تا 60	به 120	به 300	به 450
حداکثر فشار عملیاتی (MPa)	به 31.5
فشار ترک (MPa)	منحنی های مشخصه را ببینید
مسیرها	نمادها را ببینید
نسبت مساحت	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
نسبت مساحت	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
سیال تحت فشار	روغن های معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM)
محدوده دمای سیال تحت فشار (℃)	-30+80
محدوده ویسکوزیته (mm2/s)	2.8 تا 500
وزن (کیلوگرم)	حدود 0.8	تقریباً 3	حدود 6.5	حدود 12

ویژگی محصول و کاربرد صفحه ساندویچ شیر چک Z2S 6

ویژگی ها:

▶ برای استفاده در مجموعه های انباشته عمودی

▶ برای بسته شدن بدون نشتی یک یا دو پورت سرویس

▶ الگوی انتقال به Din 24 340 فرم A، ISO4401 و CETOP - RP 121H

کاربرد:

این چک Valve Z2S برای نصب انباشته عمودی استفاده می شود. در صورت نیاز می تواند یک یا دو درگاه روغن کار را بدون نشتی آب بندی کند.

توابع، بخش، نمادهای صفحه ساندویچ شیر چک Z2S 6

شیرهای چک هیدرولیک پیلوت نوع Z2S از طرح صفحه ساندویچی می باشند. آنها برای بسته شدن بدون نشتی یک یا دو پورت سرویس، حتی برای مدت طولانی استفاده می شوند. جریان آزاد از A1 به A2 یا B1 به B2 رخ می دهد. جریان در A1 B1 در جهت مخالف مسدود شده است. هنگامی که سیال از A1 به A2 جریان می یابد، قرقره (1) تحت فشار قرار می گیرد و به سمت راست رانده می شود، در نتیجه شیر توپی (2) باز می شود که سپس پاپت (3) را باز می کند. به منظور اطمینان از بسته شدن صحیح شیر، پورت های سرویس A2 B2 شیر جهت باید به مخزن در موقعیت خنثی متصل شوند.

نماد Z2S

نمای بریده از Z2S 6

نمونه مدار معمولی Z2S
